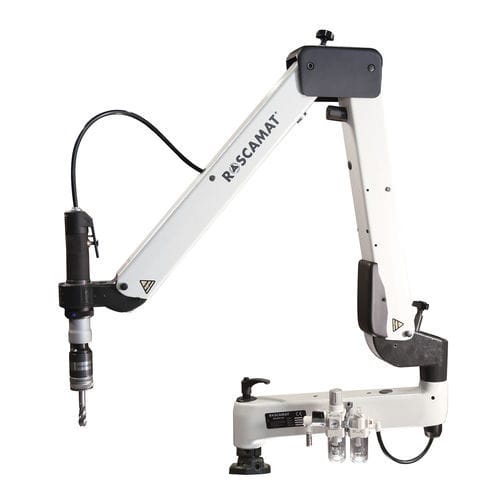

Macchina di maschiatura pneumatica ROSCAMAT 500

con braccio articolatoverticaleorizzontale

Per quanto riguarda le prestazioni dell'unità R - 500 può essere considerata identica alll'unità R -400 , ma con un area di lavoro decisamente più grande . La macchina è composta essenzialmente dei seguenti elementi : braccio radiale ,articolazione del gomito , il braccio e la testa inclinabile . Il motore pneumatico è accoppiato a quest'ultimo . Attraverso la base e per mezzo di tre viti M8 la macchina può essere fissata ad un tavolo o banco di lavoro . Tale fissaggio può anche essere ottenuto mediante un semplice morsetto . Il braccio radiale e il braccio a gomito girano su se stessi . Quest'ultimo oscilla, mantenendo sempre la perpendicolarità con la base di riferimento. La macchina ha incorporato un gruppo aria ( filtro + regolatore + lubrificatore ) per il corretto funzionamento del motore . Il sistema modulare che consiste in una serie di 7 moduli a cambio rapido (riduttori ) che si accoppiano con detto motore . Come risultato di 7 velocità d' uscita ( 90 , 170 , 300 , 550 , 750 , 1050, 2100 gpm) e ciò ci permette di adattare la velocità del maschio ad ogni tipo di filettatura . La maniglia permette di equilibrare il braccio e posizionarlo a discrezione dell'operatore . Il sistema modulare ammette i titolari rubinetto a cambio rapido con o senza frizione di sicurezza a seconda del lavoro da realizzare (non vedenti o fori passanti ) . filettatura capacità da M2 fino a M24 ( M27 ). La ROSCAMAT 500 può essere equipaggiata con una testa orientabile (C-26N), quindi il posizionamento n 4 posizioni a 90°.
