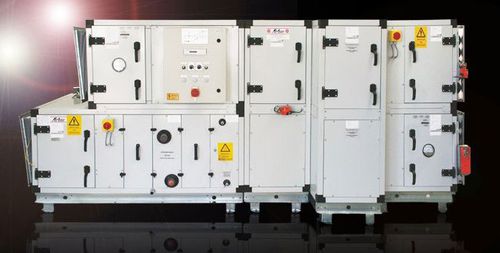

Centrale di trattamento aria per grandi volumi Airbox S60

Le unità S60 hanno un telaio in profili di acciaio laminato e zincato e connettori angolari in alluminio pressofuso o in plastica rinforzata con fibra di vetro. I connettori angolari in alluminio pressofuso possono essere forniti con o senza filettatura M20, ad esempio per l'applicazione di alette per gru. I profili del telaio e i connettori in alluminio pressofuso sono sigillati l'uno contro l'altro da guarnizioni in EPDM. I pannelli dell'involucro sono a doppia pelle con uno spessore di 60 mm. Nella versione base, la lamiera d'acciaio zincato di 1,0 mm di spessore è utilizzata per le lastre interne ed esterne. In alternativa, gli involucri S60 sono disponibili con rivestimento in plastica (standard RAL 7035), in V2A 1.4301 o con rivestimento in alluminio AlMg3. La lana di roccia utilizzata come isolante termico e acustico non è infiammabile ed è parzialmente incollata sul pannello a doppia pelle. I pannelli sono avvitati al profilo del telaio cavo dall'esterno. Le connessioni tra i componenti dell'involucro sono configurate in modo che l'interno sia liscio. I dispositivi S60 sono adatti a soddisfare i requisiti igienici della norma VDI 6022. Telaio di base Le unità fino alla taglia 13Q possono essere dotate di un telaio di base ripiegato in lamiera d'acciaio zincata di 3 mm di spessore. In alternativa, per le dimensioni maggiori sono disponibili telai di base in acciaio saldato e primerizzato, nonché telai di base in acciaio saldato e galvanizzato a prova di intemperie. Collegamento dei pannelli I pannelli vengono avvitati al profilo di collegamento dall'esterno. Per garantire un buon aspetto visivo, le viti sul lato esterno dell'involucro sono nascoste. Tra i pannelli e il profilo viene incollata una striscia di tenuta.
