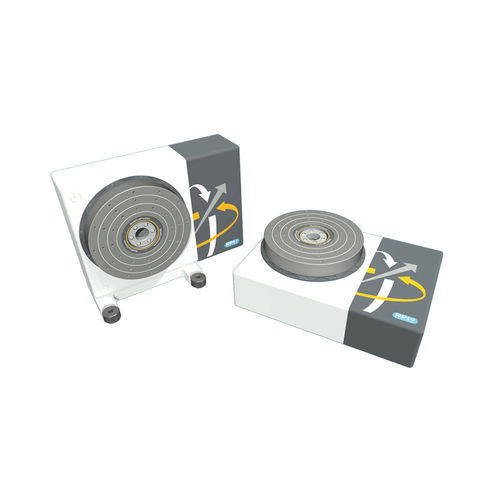

Tavola rotante azionata a motore QuadDualPurpose

orizzontaleverticaledi grande precisione

QuadDualPurpose ASSE ROTANTE AGGIUNTIVO PER MACCHINE DI MISURA A COORDINATE AD ALTA PRECISIONE. TUTTI I PRODOTTI A QUADRANTE SONO CONFORMI ALLA NORMA ISO 10360 PARTE 3. Assi rotanti di precisione sviluppati appositamente per aumentare la flessibilità, la produttività e l'efficienza della vostra CMM. Sistema versatile con la possibilità di montare parti sia in orizzontale che in verticale per l'ispezione, come ad esempio grandi pale di motori aeronautici dalla parte anteriore del motore. Capacità di misura: - Applicazioni orizzontali o verticali - Dimensioni Ø250mm, Ø300mm e Ø400mm - Altezza complessiva 225mm (asse verticale) - Altezza interasse 240mm (asse orizzontale) - Capacità di carico fino a 1.000 kg - Momento di carico fino a 500Nm - Potente pinza pneumatica (opzionale) - Precisione angolare 2 secondi d'arco - Ripetibilità angolare 0,5 secondi d'arco
