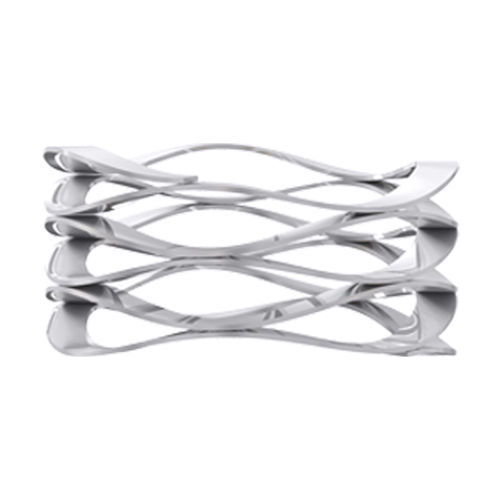

Molla di compressione MWR-12 A

a filo piattoondulatain acciaio

Pilotaggio e funzionamento in alloggiamento Diametro Dh mm 12.000 mm Distanza dal diametro dell'albero Ds 8.500 mm Sezione S 1.100 mm Spessore T 0.300 mm Altezza libera Fh 4.340 mm Numero di onde 2.500 Numero di giri 3.000 Altezza di lavoro WH 1.980 mm Velocità della molla (rif.) 25.400 N/mm Materiale Acciaio al carbonio (SAE 1060-1090) Materiali speciali Acciaio inox AISI 302 Acciaio inox AISI 316 Acciaio inox (17-7 PH/C) Finiture ***Per gli anelli placcati, aggiungere .002" (.05 mm) allo spessore massimo indicato. OIL - Olio su acciaio, acciaio al carbonio SPP - Passivato, acciaio inox Sgrassato a vapore e ultrasuoni (finitura inox), acciaio inox ETM - Sbavatura vibrante, acciaio inox Descrizione Multigiro, metrico. Utilizzato per applicazioni di forza medio-bassa con una corsa maggiore rispetto alle molle a giro singolo. Utilizza quasi la metà dello spazio rispetto alle molle a compressione elicoidale, pur producendo la stessa forza.
