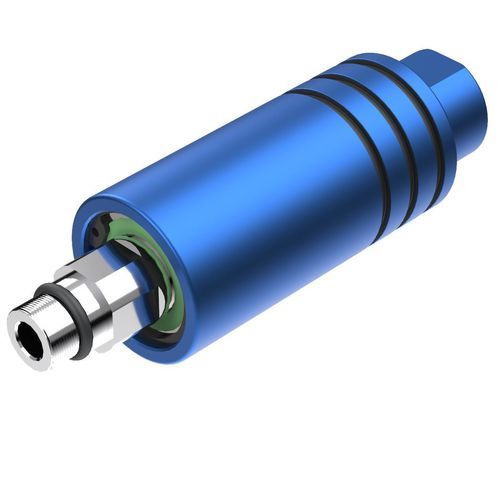

Giunto rotante per fluidi refrigeranti 130 series

di precisioneper tavola rotanteper macchina utensile

Panoramica
Giunto rotante progettato per il passaggio di refrigerante oleoso contenente boro in macchine CNC e centri di lavoro verticali. Fornisce trasferimento del fluido a piena capacità e dispone di vista 3D per ispezione dettagliata.

Caratteristiche principali

• Giunto rotante per refrigerante oleoso al boro, idoneo per macchine CNC e centri di lavoro verticali
• Trasferimento del fluido a piena capacità per mantenere un flusso di refrigerante continuo
• Componenti di tenuta in carburo di silicio (SiC) per elevata resistenza all'usura e compatibilità chimica
• Corpo in alluminio con trattamento anticorrosione per ambienti officina
• Progettato per un assemblaggio e una manutenzione semplici

Dati tecnici

• Tipo di fluido: Refrigerante (a base di olio contenente boro)
• Velocità massima: 8000 giri/min
• Pressione massima: 40 bar
• Temperatura massima: 70 °C
• Dimensioni rotore: Metrico 16x1,5 LH e 16x1,5 RH
• Tipo di connessione: Metrico

Applicazioni e specifiche

• Destinato alla circolazione di refrigerante oleoso contenente boro in macchine CNC e centri di lavoro verticali
• Adatto al trasferimento continuo del refrigerante in operazioni di lavorazione ad alta velocità
• Selezione dei materiali (tenute SiC, corpo in alluminio) per compatibilità con la chimica del refrigerante e le condizioni di officina
• Limiti operativi: fino a 8000 giri/min, 40 bar, 70 °C — verificare la compatibilità del sistema prima dell'integrazione
• Interfacce meccaniche metriche per un'installazione semplificata
