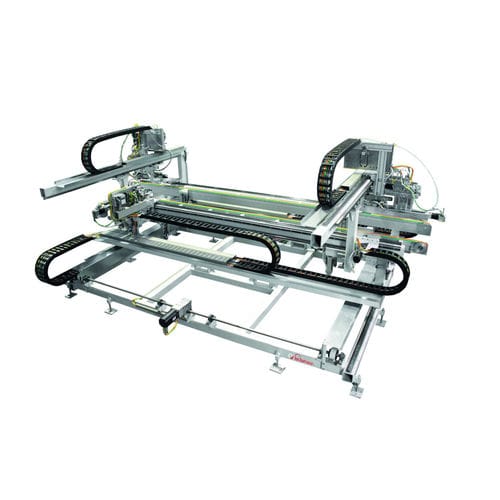

Vantaggi
- Per l'avvitamento di parti di montaggio dell'anta precedentemente inserite senza
- dispositivo di chiusura a forbice sulle 4 gambe dell'anta
- Costruzione del portale per le unità di avvitamento
- Dispositivo automatico di posizionamento e trasporto tramite due fili
- trasportatore a nastro piatto
- 4 o anche 6 pezzi di unità di alimentazione a vite azionate a motore tramite assi NC
- Alimentazione automatica della vite per un tipo di vite
- Controllo di coppia in tempo reale regolabile
- Controllo PC (di solito montato sulla tavola di montaggio dell'anta 46.52K202),
- inclusa la ricezione dei dati per il processo di avvitamento
- Incl. fino a 20 programmi per profili di anta e montanti
- Avvitamento della cerniera ad angolo solo in direzione longitudinale
- Dimensione vite 3,5 - 4 mm, lunghezza max. 38 mm
Dati tecnici
Potenza (kW) : 17
Tensione (V) : 400 / 50 Hz (3~/N/PE)
Pressione di esercizio (bar) : 6
Consumo d'aria (l/min) : 600
Larghezza del profilo lavorabile (mm) : 60 - 130
Altezza del profilo lavorabile (mm) : 60 - 125
Larghezza interna dell'anta (mm) : 220 - 1.600 mm
Altezza interna dell'anta (mm) : 220 - 2.650 mm
Max. contorno esterno incl. parti di montaggio (mm) : 1.700 x 2.800
Lato supporto profilo : Superficie interna verso il basso
Telaio max., dimensioni dell'anta L x H (mm) : 4.000 x 3.000 (spessore dell'elemento max. 125)
Dimensioni min. finestra L x W (mm) : 320 x 320
Dimensioni macchina L x P x H (mm) : 5.200 x 4.200 x 2.000
---
