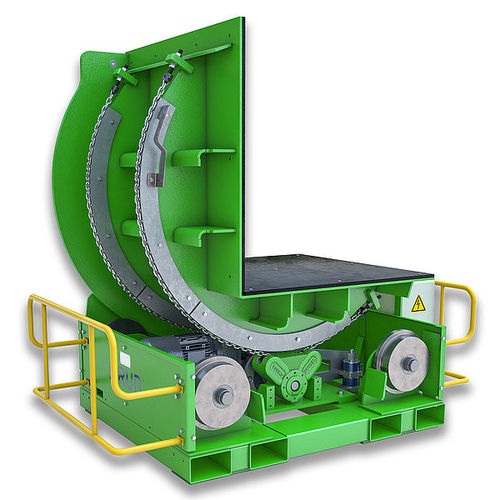

Sollevatore e ribaltatore a piattaforma RUD TECDOS TM

con piattaformaportatilegirevole

Descrizione
Il dispositivo RUD TECDOS TM consente di girare, ruotare e inclinare stampi per iniezione, punzoni e utensili di formatura fino a 64 000 kg (64 t). L'unità compatta è mobile, non richiede ancoraggio a pavimento e può essere movimentata con un carrello elevatore. La gestione tramite telecomando permette una movimentazione rapida e sicura in produzione e manutenzione.

Funzioni chiave e funzionamento
Il TECDOS TM (ribaltatore / traversa di ribaltamento / tavola rotante) esegue operazioni di ribaltamento, rotazione e inclinazione. È telecomandato e progettato per un'operatività ergonomica da parte di un solo operatore, riducendo le manipolazioni manuali.

Montaggio e componenti / Accessori

• Superfici di appoggio: superfici personalizzate disponibili su richiesta per adattarsi alla geometria degli stampi.
• Protezione anti-intrusione (opzionale): piastra di protezione (giallo/nero) per impedire l'accesso alla zona pericolosa.
• Protezione a telaio (opzionale): telaio ad arco che fornisce protezione di distanza per zone anteriore e posteriore.

I vostri vantaggi in sintesi

• Dispositivo di rotazione che preserva gli utensili per l'industria dello stampaggio a iniezione.
• Migliora la sicurezza dell'operatore e degli stampi durante la movimentazione.
• Movimentazione ergonomica degli stampi da parte di un solo operatore.
• Riduzione di tempo e costi nelle operazioni di rotazione di stampi e utensili.
• Design mobile: non è necessario ancoraggio al pavimento.
• Struttura robusta, flessibile e di facile manutenzione.
• Possibilità di estensione della garanzia.

Supporti / Opzioni
Sono disponibili varie opzioni di supporto e piastre: supporti standard, supporti con incavo, rivestimento PE, piastre a T, forature personalizzate, porta bobina/rotolo, strisce di supporto, piani con incavo, ausili di centratura e staffe di supporto con ausili di centratura.

Dati tecnici (estratto tabella)

• TM 08/10-5
  Superficie tavolo: 800 x 1000 mm
  Altezza superficie: 542 mm
  Portata: 5 000 kg
  Peso ca.: 600 kg
• TM 08/13-10
  Superficie tavolo: 800 x 1 300 mm
  Altezza superficie: 595 mm
  Portata: 10 000 kg
  Peso ca.: 1 050 kg
• TM 13/13-10
  Superficie tavolo: 1 300 x 1 300 mm
  Altezza superficie: 595 mm
  Portata: 10 000 kg
  Peso ca.: 1 150 kg
• TM 15/18-16
  Superficie tavolo: 1 500 x 1 800 mm
  Altezza superficie: 885 mm
  Portata: 16 000 kg
  Peso ca.: 3 700 kg
• TM 20/20-20
  Superficie tavolo: 2 000 x 2 000 mm
  Altezza superficie: 885 mm
  Portata: 20 000 kg
  Peso ca.: 4 000 kg
• TM 20/23-25
  Superficie tavolo: 2 000 x 2 300 mm
  Altezza superficie: 1 167 mm
  Portata: 25 000 kg
  Peso ca.: 8 000 kg
• TM 25/25-32
  Superficie tavolo: 2 500 x 2 500 mm
  Altezza superficie: 1 167 mm
  Portata: 32 000 kg
  Peso ca.: 8 000 kg
• TM 25/25-40
  Superficie tavolo: 2 500 x 2 500 mm
  Altezza superficie: 1 167 mm
  Portata: 40 000 kg
  Peso ca.: 8 000 kg
• TM 25/30-64
  Superficie tavolo: 2 500 x 3 000 mm
  Altezza superficie: 1 550 mm
  Portata: 64 000 kg
  Peso ca.: 13 700 kg

Caratteristiche / specifiche tecniche

• Serie: RUD TECDOS TM
• Ribaltamento, rotazione e inclinazione telecomandati per stampi, matrici e utensili di formatura
• Design mobile: nessun ancoraggio a pavimento richiesto; trasportabile con carrello elevatore
• Portata: da 5 000 kg fino a 64 000 kg a seconda del modello
• Dimensioni e altezze del piano variabili a seconda del modello (vedere tabella)
• Accessori opzionali: piani su misura, protezioni, telai, piastre di supporto e ausili di centratura
• Progettato per una movimentazione ergonomica da parte di un solo operatore e per migliorare la sicurezza
