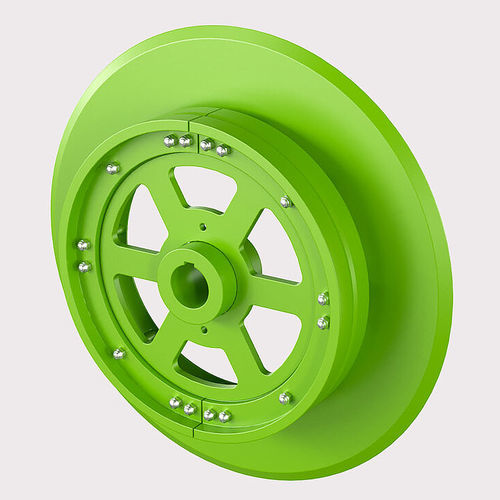

Ruota monoblocco

per cuscinetticon flangiaa scanalature

Grazie alla trasmissione dentata, non è necessario alcun precarico del peso per la deflessione. Nella ruota di rinvio del Sistema 65, la catena viene deviata in uno stato di rilassamento. Ciò comporta una riduzione della forza di trazione del cingolo. La minore pressione superficiale nelle maglie della catena riduce l'usura. L'anello di spinta della ruota di rinvio per il Sistema 65 è realizzato in materiale GS o ha una struttura saldata; la croce del mozzo è realizzata in materiale GG o ha una struttura saldata. Il mozzo è forato e scanalato per una perfetta aderenza. Diametro della ruota flangiata con diametro del battistrada fino a 1010 = diametro del battistrada + circa 400 m; con diametro del battistrada da 111 0 mm = diametro del battistrada + circa 500 mm. Campi di applicazione delle ruote di inversione per il Sistema 65 - Elevatore a tazze Sistema 65 - Condizioni operative gravose Vantaggi della ruota di inversione per il sistema 65 - L'anello di supporto e la piastra del mozzo sono stabili costruzioni saldate - Il tensionamento iniziale con carico di peso non è necessario al momento della deviazione grazie all'azionamento interbloccato. La catena viene reindirizzata in condizioni di non compressione: riduzione dell'usura
