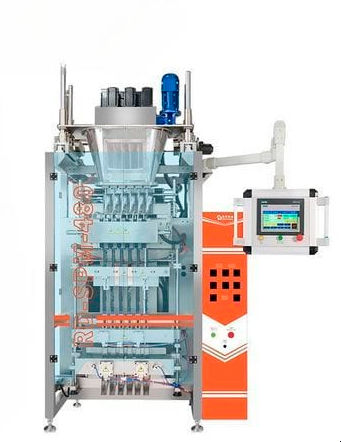

Macchina di confezionamento automatica RD-SPM-480

in continuoin pellicolaverticale

Panoramica

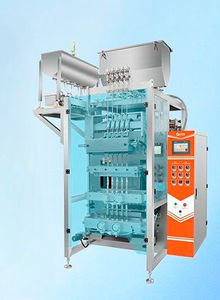

La confezionatrice sachet sigillata su tre lati RD-SPM-480 è un sistema vertical form-fill-seal (VFFS) progettato per l'imballaggio ad alta velocità in colonne multiple di sachet e stick. La configurazione a 6 corsie è mostrata come esempio; sono disponibili varianti multi-linea scalabili (10–16 corsie). La macchina gestisce polveri, granuli e liquidi mediante controllo di movimento servo e ingombro verticale compatto, adatta a settori farmaceutico, alimentare, cosmetico e chimico.

Applicazioni principali

• Food & Beverage: stick di caffè monodose, sachet di spezie, bustine di zucchero.
• Farmaceutico: dosi di medicinali in polvere, integratori elettrolitici.
• Chimico: campioni di detersivo, stick pack agrochimici.
• Cosmetico: porzioni monodose in polvere per cura della pelle e dei capelli.

Riassunto prodotto
Macchina VFFS multi-colonna per sachet/stick con controllo servo e dosaggio a vite o volumetrico per riempimenti ad alta precisione. Le prestazioni documentate includono una precisione di ±0,2 g e, per specifiche configurazioni, ±0,1% di precisione di dosaggio. I valori di produzione indicati raggiungono fino a 240 stick/min in base al numero di corsie e alle caratteristiche del prodotto. L'esempio di modello RD-SPM-480 corrisponde a una configurazione a 6 corsie; sono disponibili array di corsie sincronizzate di maggior capacità per aumentare la resa.

Specifiche (punti salienti)
Design igienico: costruzione in acciaio inox IP65, riferimenti di conformità GMP/FDA.
Utensileria & formati: cambio rapido utensili supporta oltre 20 taglie di stick (10×50 mm a 25×200 mm).
Energia: fino al 30% di consumo d'aria compressa in meno rispetto alle macchine stick-pack tradizionali.

Tabella: specifiche numeriche chiave
Denominazione prodotto — Multi-lines Stick Powder Packaging Machine
Larghezza film max — 480 mm
Capacità — 30–40 cicli/min per corsia
Potenza — 9,5 kW
Rumore — <65 dBA

Principali caratteristiche e flusso di processo

• Gestione film & formatura: film a bobina formato in tubo verticale su più corsie tramite collarini di formatura e ganasce di termoformatura.
• Riempimento di precisione: dosatori a vite/auger servoazionati erogano 0,5 ml–50 ml con sistemi anti-intasamento per polveri appiccicose.
• Sigillatura & taglio: sigilli longitudinali e trasversali creano sachet ermetici; tagli integrati (coltello caldo, dentato o taglio a freddo) separano le unità.
• Smistamento in uscita: sachet finiti espulsi su vassoi o nastri con allineamento guidato da visione per il processo a valle.
• Opzioni: registrazione stampa ad alta risoluzione, codifica (trasferimento termico, getto d'inchiostro) e ispezione visiva.

Principali componenti

• Svolgitore film e controllo tensione
• Stazione di formatura / collarino
• Alimentatore servo / dosatori a vite servoazionati
• Stazione di sigillatura (longitudinale & trasversale)
• Taglierina servo
• Controllo PLC (PLC Siemens menzionato) e sensori di registrazione/visione

Vantaggi

• Operazione continua con film a bobina che riduce le fermate rispetto alle linee con sacchetti prefatti.
• Formati flessibili: supporta sigillature a 3 e 4 lati con cambio utensili.
• Ampia compatibilità di film: PET/PE, OPP/CPP, Alu/PE e film laminati.
• Ampia applicabilità prodotto: polveri, granuli, liquidi, paste e solidi.
• Alto livello di automazione: integra formatura, riempimento, sigillatura, codifica, taglio e scarico per una facile integrazione.

Limitazioni

• Non ideale per oggetti molto lunghi, pesanti, fragili o con forme molto irregolari che possono incepparsi durante formatura o riempimento.
• Il cambio formato richiede la sostituzione del collarino e operatori qualificati.
• Investimento iniziale superiore rispetto a soluzioni manuali o semi-automatiche.
• Prestazioni dipendenti dalla qualità costante del film e dalla precisione del registro.

Caratteristiche / specifiche tecniche

• Esempio modello: RD-SPM-480 (configurazione 6 corsie).
• Opzioni corsie: 6 corsie (RD-SPM-480) fino a 10–16 corsie sincronizzate.
• Produzione nominale: fino a 240 stick/min in base a corsie e prodotto.
• Precisione dosaggio: ±0,2 g (testo) e ±0,1% per configurazioni specifiche.
• Taglie stick supportate: 10×50 mm a 25×200 mm; utensileria per 20+ taglie.
• Larghezza film max: 480 mm.
• Capacità per corsia: 30–40 cicli/min.
• Potenza: 9,5 kW.
• Livello sonoro: <65 dBA.
• Costruzione: acciaio inox igienico, IP65, riferimenti GMP/FDA.
• Gamma di riempimento: 0,5 ml–50 ml.
• Controllo: movimento servo, PLC Siemens menzionato, sensori ottici di registrazione.
