Cavo elettrico di connessione HV

di alimentazioneLEMO

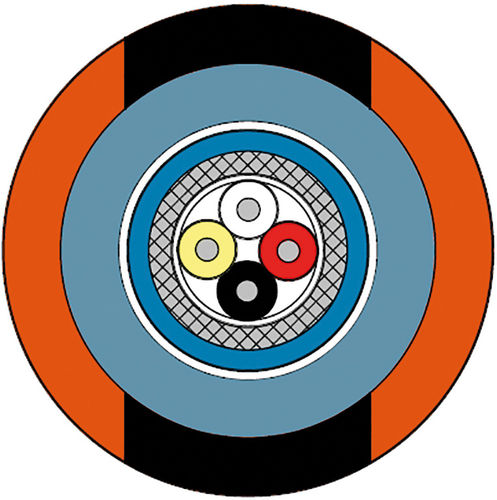

Prodotto: Connettore femmina a 4 poli ¼-28 UNF e connettore Lemo Redel Applicazione: - Misurazione dell'accelerazione HV insieme al modulo di misurazione CSM HV IEPE FL 100 Caratteristiche eccezionali: - A prova di schizzi* *si prega di notare l'area contrassegnata a prova di schizzi! Informazioni aggiuntive: - Puoi trovare più sensori HV nella nostra brochure HV “Tecnologia di misurazione ad alta tensione per la mobilità elettrica” - Emissione di un certificato di prova HV con numero di lotto per una tracciabilità completa! - Opzionale: test + riparazione di sensori già utilizzati su richiesta. Connettore: - Connettore maschio Lemo Redel con manicotto di protezione arancione e cappuccio protettivo nero, 8 poli, codificato C - Resistente a una tensione di 1000 V AC – IP 67 collegato Dati del cavo: - Cavo di connessione: cavo sensore HV IEPE - Isolamento del nucleo: PFA – rosso, bianco, nero, giallo - Guaina del fascio: PFA – blu secondo RAL 5015 - Guaina interna: PUR – blu secondo RAL 5024 - Guaina esterna: PUR - Colore della guaina: arancione con strisce longitudinali nere - Intreccio: ottimizzato a strati - Diametro esterno: ca. 4,3 mm - Resistenza dielettrica: 1000 V AC sulla seconda guaina interna - Intervallo di temperatura: posa fissa: -50/+150 °C, applicazione flessibile: -40/+150 °C Lato di connessione del sensore: - Connettore maschio: 4 poli ¼-28 UNF per il collegamento a un sensore di accelerazione IEPE triassiale (anche con 4 poli 8-36 UNF e 4 poli M4,5) - Schermo: fascio condotto e isolato con guaina termoretraibile - Intervallo di temperatura: canale del fascio: -55°C / +250°C Test: - Test del cavo: tramite canale singolo in bagno d'acqua – 5000 V AC – 5 min – con riferimento a EN 50264-2-1 - Test del sensore: test di routine del connettore cablato con riferimento al nuovo standard per dispositivi di misurazione 61010-1 nonché indicazioni VDE nel nostro bagno a sfere interno (l'attrezzatura di prova è stata approvata da VDE). Controllo della sicurezza al tatto verso l'esterno – 3000 V/1 min. AC Esempi di configurazione: - Articolo n. T642-062-666: Lunghezza del cavo di connessione 3000 mm, canale 1: 100 mm / massa: 200 mm, 4 poli ¼-28 UNF - Articolo n. T642-062-794: Lunghezza del cavo di connessione 6000 mm, canale 1: 100 mm / massa: 200 mm, 4 poli ¼-28 UNF - Articolo n. T642-062-635: Lunghezza del cavo di connessione 3000 mm, canale 1: 100 mm / massa: 200 mm, 4 poli 8-36 UNF La lunghezza totale e quella dei canali possono essere personalizzate. Caratteristiche tecniche / specifiche: - Prodotto: Cavo di connessione HV, connettore femmina a 4 poli ¼-28 UNF e connettore Lemo Redel - Applicazione: Misurazione dell'accelerazione HV con il modulo di misurazione CSM HV IEPE FL 100 - Connettore: Lemo Redel maschio, 8 poli, codificato C, resistente a una tensione di 1000 V AC, IP67 - Cavo: cavo sensore HV IEPE, isolamento PFA e PUR, arancione con strisce nere, diametro ca. 4,3 mm - Intervallo di temperatura: fisso -50/+150°C, flessibile -40/+150°C, canale del fascio -55/+250°C - Resistenza dielettrica: 1000 V AC sulla seconda guaina interna - Test: Test del cavo 5000 V AC/5 min (EN 50264-2-1), Test del sensore 3000 V/1 min AC (IEC 61010-1, VDE) - Configurazione: Disponibili più lunghezze e tipi di connettori
