Termocoppia tipo K

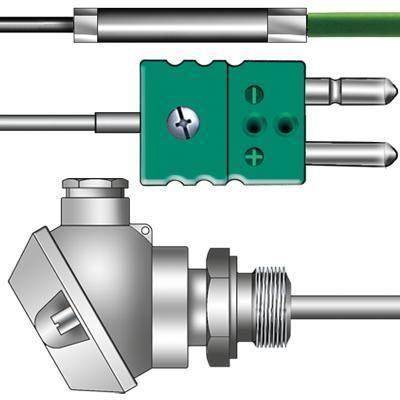

connettore termocoppiamini connettore termocoppiacon isolamento minerale

Applicazione: Una termocoppia di tipo K (NiCr-Ni o nichel-cromo / nichel-alluminio) è una delle termocoppie più comuni e ampiamente utilizzate grazie alla sua versatilità. A causa della loro composizione materiale, le termocoppie NiCr-Ni secondo DIN EN 60584 sono adatte per applicazioni a temperature più elevate in atmosfere pulite, ossidanti (aria) e neutre (gas inerti). L'intervallo di temperatura standardizzato della termocoppia di tipo K è da -270°C a +1372°C. Le termocoppie di tipo K hanno un intervallo di temperatura operativa, descritto nella norma DIN EN 60584, da -40 a +1000°C (in classe 1) e una deviazione limite di ±1,5°C o 0,40%. L'intervallo di temperatura di una termocoppia di tipo K è da -40 a +1200°C in classe 2. La deviazione di temperatura (deviazione limite) è di ±2,5°C o 0,75%. Struttura: Le gambe di una termocoppia di tipo K (gamba positiva: verde; gamba negativa: bianca) sono realizzate con i seguenti materiali: - Gamba K (+) (NiCr): 89-90% nichel, 9-9,5% cromo, 0,5% ciascuno di silicio e ferro, bilanciamento: C, Mn, Nb, Co. - Gamba K (-) (Ni): 95-96% nichel, 1-1,5% silicio, 1-2,3% alluminio, 1-3,2% manganese, 0,5% cobalto, bilanciamento: Fe, Cu, Pb. Tabella delle caratteristiche tecniche: Proprietà e aree di applicazione della termocoppia di tipo K. - Codice colore: Tipo K - Materiale: NiCr-Ni - Intervallo di temperatura: -270°C/+1372°C - Intervallo di temperatura di applicazione in classe 1: -40 a +1000°C - Deviazione limite in classe 1: ±1,5°C o 0,40% - Intervallo di temperatura di applicazione in classe 2: -40 a +1200°C - Deviazione limite in classe 2: ±2,5°C o 0,75% Tipi e design: A seconda dell'applicazione e dell'intervallo di temperatura, le termocoppie di tipo K possono essere utilizzate con un cavo di connessione, una spina per termocoppia, un tubo di protezione e una testa di connessione. I tipi comuni includono: - Termocoppia di tipo K con cavo di connessione - Termocoppia isolata minerale con spina termo - Termocoppia di tipo K con estremità terminali esposte - Termocoppia di tipo K con elemento di connessione Lemo - Termocoppia di tipo K con testa terminale Ulteriori informazioni: Tabelle di riepilogo per altri tipi di termocoppie, proprietà generali, intervalli di temperatura, composizione dei materiali e aree di applicazione sono disponibili sul sito del produttore. Caratteristiche tecniche / specifiche: - Tipo: K (NiCr-Ni) - Standard: DIN EN 60584 - Intervallo di temperatura: -270°C a +1372°C - Intervallo di classe 1: -40°C a +1000°C (±1,5°C o 0,40%) - Intervallo di classe 2: -40°C a +1200°C (±2,5°C o 0,75%) - Gamba positiva (NiCr): 89-90% Ni, 9-9,5% Cr, 0,5% Si/Fe, bilanciamento C, Mn, Nb, Co - Gamba negativa (Ni): 95-96% Ni, 1-1,5% Si, 1-2,3% Al, 1-3,2% Mn, 0,5% Co, bilanciamento Fe, Cu, Pb - Codice colore: Gamba positiva verde, gamba negativa bianca
