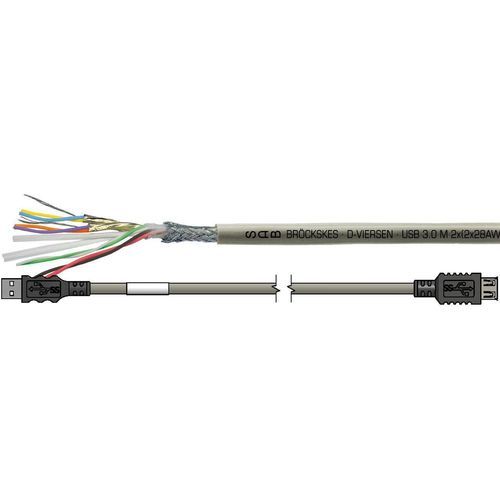

Cavo elettrico di dati

di alimentazioneUSB 3.0blindato

Applicazione / Descrizione
Il cavo USB 3.0 biocompatibile è flessibile e progettato specificamente per applicazioni medicali. Il cavo resistente alle alte temperature offre elevata resistenza alle intaccature e alla propagazione degli strappi, mantenendo ottime caratteristiche di trasmissione e flessibilità.

Vantaggi del prodotto

• materiale guaina biocompatibile
• sicurezza biologica secondo EN ISO 10993-1; citotossicità conforme a EN ISO 10993-5
• resistenza alle alte temperature
• elevata resistenza a intaccature e propagazione degli strappi
• ottima flessibilità
• superficie non appiccicosa
• lunghezza di trasmissione fino a 3 m
• eccellenti caratteristiche di trasmissione

Informazioni aggiuntive

• disponibile anche come cavo assemblato, ad es. con connettori USB Tipo A e USB Tipo B

Costruzione
Conduttori: 28 AWG: trefolo Cu argentato a fili sottili; 26 AWG: trefolo Cu stagnato a fili sottili
Isolamento: FEP
Identificazione conduttori: 28 AWG: giallo, blu + arancio, viola (USB 3.0), verde, bianco (USB 2.0); 26 AWG: rosso, nero (alimentazione)
Trefolatura: coppie USB 3.0 trefolate e schermate; coppie USB 2.0 trefolate; tutti gli elementi trefolati insieme
Filo di massa: trefolo Cu nudo a fili sottili
Schermatura: lamina di alluminio
Avvolgimento: nastro
Schermatura esterna (treccia): treccia di fili tondi in Cu stagnato
Materiale guaina: SABmed S
Colore guaina: grigio (RAL 7000)

Dimensioni
Art. | Configurazione | Ø esterno ca. | Numero Cu | Peso cavo ≈ | Resistenza DC a 20°C max. Ω/km (28 AWG) | Resistenza DC a 20°C max. Ω/km (26 AWG)
L06069018 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140

Download
Datasheet per USB 3.0 M (PDF disponibile).

Specifiche tecniche

• Tensione di picco d'esercizio: max. 50 V
• Tensione di prova: conduttore/conduttore 600 V; conduttore/schermo 600 V
• Raggio minimo di curvatura: posa fissa: 5 x d; in movimento: 10 x d
• Intervallo di temperatura: statico: -40 / +180 °C; in movimento: -25 / +180 °C
• Impedenza caratteristica delle coppie dati: ca. 90 Ω
• Privo di sostanze nocive secondo la direttiva UE RoHS
• Guaina biocompatibile e citotossicità conforme a EN ISO 10993-5
• Esempio dimensionale (Art. L06069018): Ø esterno ca. 5,6 mm; peso del cavo e resistenze DC vedere tabella
