Tester tenuto in mano di rugosità di superficie per le superfici e le scanalature esterne

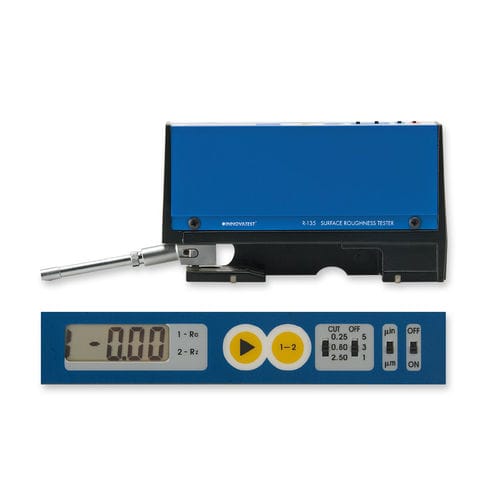

I dispositivi R-130 e R-135 sono calibri di rugosità economici e facilmente portatili per le ispezioni di superficie.
Durante la procedura di misura il sensore si muove linearmente sulla lunghezza trasversale. La sonda si muove di conseguenza verso il profilo sulla lunghezza d'attraversamento. Questi movimenti sono convertiti in segnali elettrici che sono amplificati, filtrati e convertiti in segnali numerici da un convertitore di A/D. Questi segnali poi sono raffinati nell'unità di elaborazione principale come indici di Rz e del Ra e sono visualizzati sullo schermo.
Caratteristiche ed attrezzature
Sonda girante per la misurazione in 3 direzioni differenti
I parametri di Rz e del Ra possono essere visualizzati dopo ogni misura
Stampante e supporto portatili come accessorio
Taglio: 0.25mm/0.8mm/2.5mm (lunghezza d'onda di taglio)
Taglio di numero regolabile a 1-3-5 volte (a 0,8 e a 2.5mm)
Filtro: ANSI 2RC
Principale di misurazione: piezoelettrico
Diamante della sonda: 90o/raggio di punta di 10 micron e di 5 micron (norma)
Alloggio di alluminio robusto
RS232 collegamento (R-135) per i dati di trasmissione ad una stampatrice specifica o ad un computer
Opzione: cavo
Forza d'inseguimento massima: 1500mp/15.0mN
Alimentazione elettrica: batteria 9V (alcalina)
Capacità della batteria: fino a 3000 misure
Applicazione
Individua la rugosità delle superfici dure come pure dentro i fori, le aperture e le scanalature
Per esempio a: Laboratori, stanze di misurazione, officine, facilità di ingegneria e molto
---
