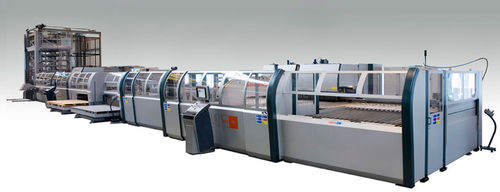

Centro di piegatura e punzonatura per lamiere S4+P4

lenzuolaautomaticoda cantiere

Overview
La linea flessibile S4+P4 integra il centro S4 di punzonatura-cesoia e la P4 piegatrice pannelli in un FMS automatizzato e continuo. Consente produzione in kit e lotto uno, dal grezzo al pannello piegato finito, minimizzando tempi ciclo, WIP e movimentazioni intermedie.

Key benefits

• Operazione non presidiata: automazione completa dal carico lamiera allo scarico pannelli finiti (lights-out).
• Basso WIP e tempi di attraversamento ridotti: flusso continuo inline con buffer limitati.
• Mix produttivo flessibile: supporta MTO, MTS, batch-one e lotti medi/grandi.
• Intelligenza di linea autonoma: bilanciamento in tempo reale, gestione disponibilità e prevenzione colli di bottiglia.
• Supporto produzione parametrica: adattamento a dimensioni, materiali e schemi di nesting.
• Alta configurabilità: integrazione di molteplici opzioni di alimentazione, buffering e scarico.

Main functional features

• Centro combinato S4 punzonatura-cesoia e P4 piegatrice integrati nel sistema FMS.
• Catena di automazione end-to-end: alimentazione, punzonatura, cisaillatura/separazione, trasferimento, piegatura, scarico/selezione/buffering.
• Intelligenza di linea per scheduling autonomo, prioritarizzazione e buffering dinamico.
• Supporto per produzione per kit, JIT e processi parametrici con ridotti tempi di setup.

Feeding devices (selection)

• PD: disimpilatore automatico pacco.
• ADS: disimpilatore automatico doppio pacco.
• MD: magazzino per prelievo foglio singolo.
• MV: magazzino per pacchi e semilavorati.
• SMD: alimentazione foglio singolo (con MV).
• MCU: manipolatore cartesiano per sorting e carico semilavorati.
• PCD: superficie convogliatore disimpilatore.

Transfer devices

• ACP: stazione di alimentazione/centraggio per piegatrice pannelli.
• RIP: unità di ribaltamento per pannelli.

Loading / unloading / buffering devices (selection)

• SPB: scaricatore pezzi buoni.
• SPP15: connessione per scarico/selezione piccoli pezzi cesoiati.
• AGF: scaricatore manuale pezzi.
• IA: impilatore non magnetico per vassoi.
• BIG: buffer per pezzi cesoiati.
• SAP: dispositivo di scarico semi-automatico.
• P-Robot: soluzione robotica per scarico/manipolazione.

Production strategies supported

• In line: flusso diretto (carico → punzonatura → separazione → trasferimento → piegatura → scarico) per approccio lean/JIT e WIP minimo.
• Standalone: S4 e P4 funzionano indipendentemente per massimizzare flessibilità e disponibilità.
• Stack: S4 massimizza produttività punzonando e scaricando su buffer mentre P4 processa i pezzi disponibili.
• Pack: P4 viene alimentata da pezzi tagliati immagazzinati per massimizzare produttività quando i ritmi differiscono.
• Dynamic buffering: parcheggio e recupero automatico dei pezzi tra S4 e P4 gestito dall’intelligenza di linea (MCU raccomandato).

Software & line management

• STREAM: suite di programmazione per nesting e programmazione pezzi, riduce tempi di setup.
• OPS: software modulare di gestione produzione con scambio dati in tempo reale con ERP/MRP.
• LINKS: soluzione IoT per monitoraggio in tempo reale e analisi prestazioni / OEE.

Most frequent sectors and configurations (summary)
Settori tipici: HVAC, porte e telai, elettrico, ascensori, Ho.Re.Ca., costruzione, subappalto, mobili metallici.

Typical configurations

• Lean: funzionamento diretto inline senza impilamento per produzione continua in kit.
• Classic: linea JIT per produzione continua in kit e lotti con minimi tempi ciclo.
• Evolution: configurazione compatta con alimentatore, S4, MCU e P4 con buffering dinamico per alta versatilità.

Technical specifications

• Modello: S4+P4 (linea FMS combinata: S4 punzonatura-cesoia + P4 piegatrice pannelli).
• Operazione: completamente automatizzata dal carico al scarico pannelli (possibile lights-out).
• Strategie produttive: In-line, Standalone, Stack, Pack, Dynamic buffering.
• Automazioni integrabili: PD, ADS, MD, MV, SMD, MCU, PCD, ACP, RIP, SPB, SPP15, AGF, IA, BIG, SAP, P-Robot.
• Software: STREAM, OPS, LINKS.
• Capacità: produzione parametrica, per kit e lotto uno, bilanciamento autonomo e nesting adattivo.
• Settori target: HVAC, porte, elettrico, ascensori, Ho.Re.Ca., costruzione, subappalto, mobili metallici.
