Il cavo SKA02 è un cavo di sistema per il collegamento di sistemi di telecamere analogiche ed è stato sviluppato in particolare per essere utilizzato in aree pericolose. Soddisfa i requisiti dei cavi e dei fili secondo la norma DIN EN 60079-14. Utilizzando il pressacavo applicabile, è possibile inserire il cavo direttamente nelle custodie ignifughe.
Caratteristiche.
> Soddisfa i requisiti per i cavi in aree pericolose in conformità alla norma IEC/EN 60079-14, capitolo 9.3. > Costruito con un canale di alimentazione aggiuntivo.
> Costruito con un canale di alimentazione aggiuntivo: Quadrato: 3 x 1,5 mm², Codice colore: BK-BU-GN/YE.
Norme:
EN 60079-14:2014 "Progettazione, selezione e montaggio di impianti elettrici"
IEC 60079-14:2013 "Progettazione, selezione e montaggio di impianti elettrici"
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. edizione
EN 60332-1-2 ; IEC 60754-2 ; UL AWM 21586
Caratteristiche chimiche:
Resistente all'olio secondo VDE 0472 Sezione 803 (Toil max = 100°C, IRM2, periodo di prova di 7 giorni 40% di allungamento e 40% di resistenza alla trazione); ritardante di fiamma secondo IEC 60332-1-2 (fiamma 1kW); resistente ai raggi UV; senza alogeni, resistente al microbene e all'idrolisi
Etichettatura:
SAMCON GmbH SKA02 +Art.-Nr. 0001004033 / Koax 75OHM 2x2x0,25mm² +4x0,75mm²

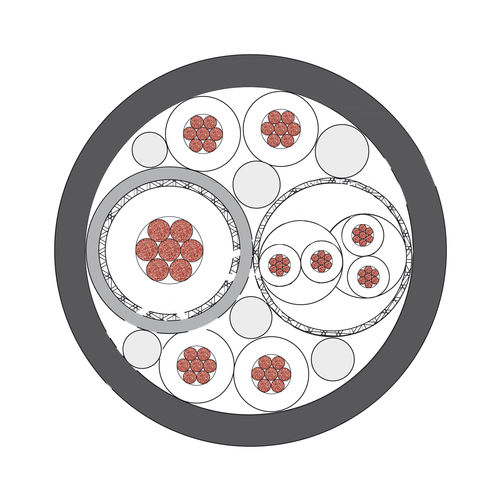

Design:
Rivestimento esterno: PUR
Colore guaina esterna: nero, simile a RAL 9005 opaco
Colore della stampa: Bianco TSD
Diametro esterno: circa 9,4 ± 0,30 mm
Attorcigliamento: coassiale. + doppino + alimentazione + fascetta in pile + guaina
Cavo segnale video:
Tipo: coassiale
Anima: 19x0,127 mm tinnend = AWG24
Materiale dielettrico: Poliolefina
Diametro dielettrico del nucleo: 2,80 ± 0,10 mm
Colore dielettrico: natura
Schermatura: treccia di rame placcato, densità del 90%
Materiale della guaina: TPE-nero
Diametro della guaina: 4,00 mm
Impedenza: 75 Ohm
Capacità: 58 pF/m
---
