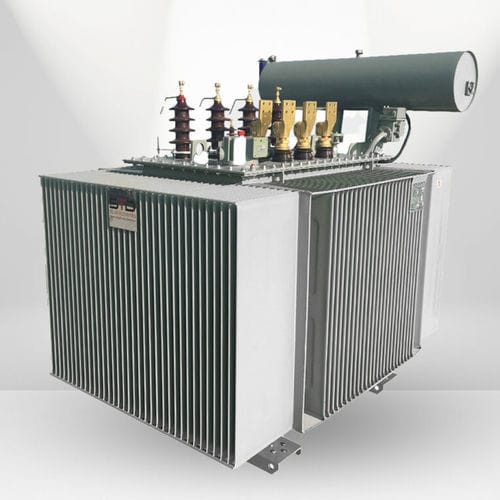

Trasformatore di potenza

in olioad uso industrialea bassa tensione

I trasformatori a respirazione libera sono dotati di un cuscino d'aria sotto il coperchio o di un conservatore per consentire all'olio di espandersi, al variare della temperatura. Non essendo ermetici, l'olio è sempre a contatto con l'aria. L'umidità viene tenuta a bada attraverso l'uso di sali disidratanti contenuti in appositi filtri (breather). Il serbatoio può essere alettato o con radiatori. Questo design si applica a tutte le potenze, ma soprattutto a partire da 4000kVA. Per potenze superiori e per evitare il contatto tra l'olio e l'aria, si utilizza un separatore di gomma (sacchetto di gomma) o un cuscino di azoto. Questo tipo di trasformatore è dotato di un serbatoio di espansione o conservatore montato sopra il serbatoio principale. L'espansione del liquido isolante è compensata all'interno del conservatore dall'innalzamento del livello dell'olio. Nel conservatore la parte superiore dell'olio è a contatto con l'aria, che deve rimanere asciutta per evitare l'ossidazione. Ciò si ottiene facendo entrare l'aria esterna nel conservatore attraverso un dispositivo di essiccazione contenente cristalli di gel di silice. Std Transformer progetta, produce ed esporta in 53 Paesi trasformatori a bagno d'olio CARATTERISTICHE STANDARD - Boccole HV secondo DIN 42531 o EN 50180 - Boccole LV secondo DIN 42530 o EN 50386 - Commutatore fuori circuito a 5 posizioni - Serbatoio con pareti ondulate - Tasca per termometro - Termometro a contatto (per trasformatori ≥ 630 kVA) - Relè Buchholz (su richiesta o ≥ 1000 kVA) - Alette di sollevamento - Piastra di valutazione - Terminali di messa a terra - Foro con tappo per il riempimento con olio e rubinetto di scarico - Rulli bidirezionali a 90°
