Connettore RF 100-CM
radiofrequenzacoassialefemmina

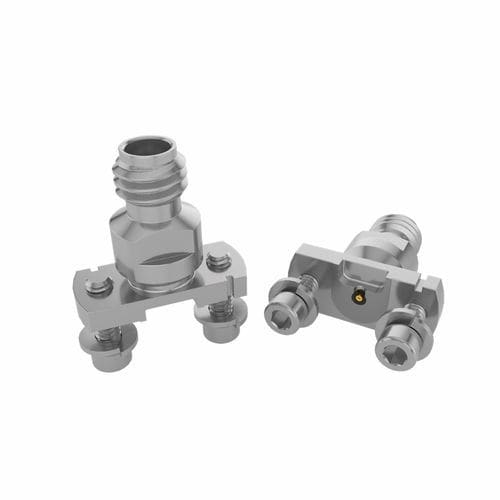

Connettore RF - 100-CM - SAMTEC - radiofrequenza / coassiale / femmina
Connettore RF - 100-CM - SAMTEC - radiofrequenza / coassiale / femmina
Connettore RF - 100-CM - SAMTEC - radiofrequenza / coassiale / femmina - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
RF, radiofrequenza
Formato
coassiale
Tipo di connessione
femmina, presa
Specifiche elettriche
ad alta frequenza
Settore
per dispositivi elettronici
Impedenza

50 Ohm

Descrizione

Panoramica
  • Connettore jack di precisione 50 Ohm, 1,00 mm progettato per montaggio verticale a compressione senza saldatura in applicazioni di prova e misura ad alta frequenza.
  • Formato compatto per aumentare la densità dei connettori su fixture RF e PCB.
  • Assemblaggio economico e sostituibile in campo, con opzioni di accoppiamento filettato per maggiore stabilità meccanica.


Caratteristiche principali
  • Prestazioni fino a 120 GHz (con varianti progettuali estese verso la banda D).
  • Montaggio verticale a compressione senza saldatura per installazione su scheda o banco di prova.
  • Spessore scheda (verticale): .016" a .125" (standard) o .069" a .178" (con viti).
  • Compatibile con linee di trasmissione microstrip e CPW.
  • Funzioni di allineamento (fiducial) sul PCB per eliminare disallineamenti visivi e garantire massime prestazioni RF.


Caratteristiche aggiuntive
  • Progetto con dielettrico d'aria per basso VSWR e bassa perdita di inserzione.
  • Accoppiamento filettato per elevata stabilità meccanica e ripetibilità nelle configurazioni di prova.
  • Coppia raccomandata (montaggio su scheda): 0,5 ~ 0,8 in-lbs.
  • Supporta opportunità di espansione della larghezza di banda per applicazioni emergenti in banda D.


Documentazione e risorse
  • Specifiche prodotto, pagine di catalogo, disegni e rapporti di prova RF disponibili nelle risorse di documentazione della pagina prodotto.


Caratteristiche / specifiche tecniche
  • Serie: 100-CM
  • Denominazione commerciale: jack 50 Ohm 1,00 mm, montaggio verticale a compressione senza saldatura
  • Esempio di parte configurata: 100-J-P-VP-ST-CMM-1
  • Impedenza: 50 Ohm
  • Prestazioni in frequenza: fino a 120 GHz
  • Stile di montaggio: montaggio verticale a compressione senza saldatura
  • Spessore scheda (verticale): .016" a .125" (standard) o .069" a .178" (con viti)
  • Accoppiamento: accoppiamento filettato
  • Progetto: dielettrico d'aria per basso VSWR e bassa perdita di inserzione
  • Coppia raccomandata (montaggio su scheda): 0,5 - 0,8 in-lbs
  • Applicazioni: test RF ad alte prestazioni, trasmissione microstrip/CPW, misure millimetriche
