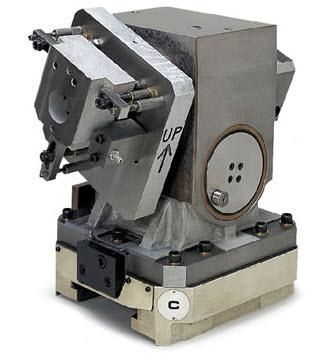

Colonna di presa con facce di orientamento multiple DST series

La serie di DST è un tombstone della funzion-tenuta di indexing destinato per essere montato sul pallet dei centri lavoranti di NC. Può realizzare lavorare versatile su cinque superfici senza re-bloccare e su dieci superfici con l'opzione gemellata dell'uscita. Questi unità usa un meccanismo della camma dell'ingranaggio del rullo per rotazione regolare ed autobloccante in c'è ne dei quattro, 90 gradi, posizioni incrementali. Pesando 215 chilogrammi (473-lb), il dispositivo rigido dell'uscita monta saldamente la parte per minimizzare la vibrazione di vibrazione durante lavorare, la rettifica e le operazioni di finitura. Le unità multiple possono essere montate sullo stesso pallet poiché sono autonome non richiedendo fonti dell'azionamento o sensori posizionanti. Per spostare ad incrementi l'unità, una barra speciale è immagazzinata nel portautensile ed è fissata all'alberino principale con il vostro commutatore automatico dell'attrezzo. Usando la caratteristica di programma di interpolazione dell'arco di NC, il seguicamma dell'azionamento dell'input può essere ruotato a partire da un giro per ogni indice il uno o il altro lato dell'unità. L'interfaccia umana è richiesta per il montaggio iniziale della parte installato soltanto. Il tempo di messa a punto può essere ridotto del fino a 75%. Lavorare preciso all'interno dell'esattezza di minuto secondo ±2 può essere programmato per realizzare i movimenti rovesciabili di indexing. Le piastre di faccia gemellate facoltative dell'uscita hanno fori di montaggio predrilled multipli affinchè il montaggio universale del dispositivo facciano diminuire la messa a punto ed i periodi retooling. Tutti i materiali sono compatibili con gli ambienti tipici della macchina per quanto riguarda i refrigeranti, i circuiti integrati o i residui stridenti.
