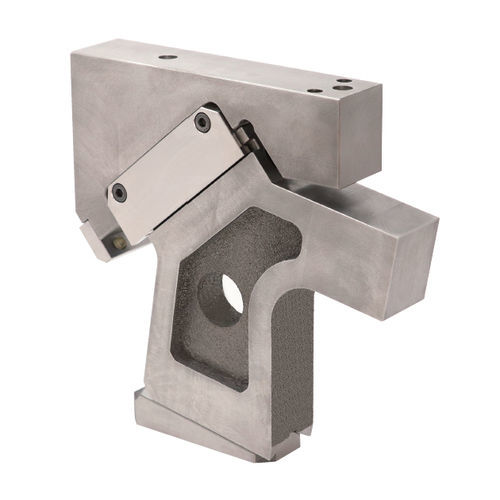

Unità a camma che può evitare interferenze con il pannello
CAMERA A LUNGA GAMMA
UNITÀ CAMMA AEREA
Facile accesso alla posizione più alta del foro anche se il foro è molto più alto della posizione più bassa del pannello.
- La posizione abbassata del driver della camma contribuisce a non interferire con il pannello.
-Il design unico di questa camma contribuisce ad una progettazione più compatta degli utensili e contribuisce a ridurre i tempi di lavorazione
-Caratteristiche
Poiché la posizione del cam driver è inferiore a quella di una normale camma, non ci saranno interferenze con il pannello
Metodo di smontaggio
1) Allentare i bulloni a testa esagonale (!1) e rimuovere la piastra di fermo(i).
2) Estrarre e rimuovere la slitta della camma (w) dal supporto della camma (t) verso la parte posteriore.
Metodo di montaggio
1)Assemblare le parti in ordine inverso rispetto allo smontaggio.
・ Assicurarsi che non ci siano corpi estranei sulla zona di scorrimento e applicare del grasso su
superficie scorrevole.
・Da quando le distanze del Cam Slider e del Cam Holder sono controllate, assicurarsi che la seriale
i numeri incisi su Cam Slider e Cam Holder sono indentici.
・ Dopo il montaggio, assicurarsi che tutti i bulloni siano serrati correttamente.
Come gestire la molla a gas
- Se avete intenzione di utilizzare sorgenti a gas diverse da quelle raccomandate da Sankyo,
per favore, fatecelo sapere prima.
- Per la manipolazione della molla a gas che avete/utilizzate, compresa la manutenzione della stessa su un
su base standalone, si prega di contattare il produttore delle molle a gas da cui avete acquistato la molla a gas.
---
