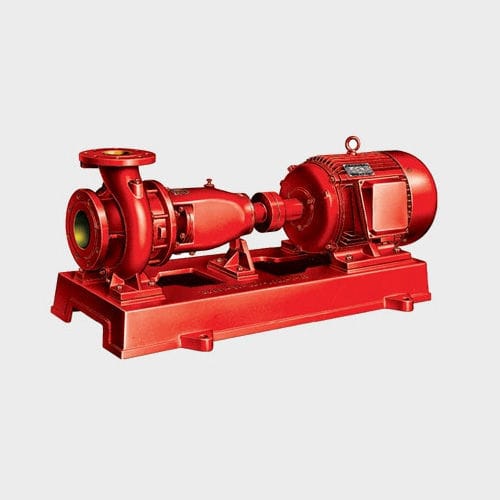

Pompa ad aria XBD-I

ad acquacon motore elettricoa rotore

La pompa antincendio orizzontale monostadio della serie XBD-I è stata sviluppata di recente in base alle esigenze del mercato. Le sue prestazioni, le condizioni tecniche sono conformi alla norma internazionale ISO2858 e ai requisiti della norma nazionale GB6245-2006《Performance requirements and test methods for fire pumps》. Applicazioni È stato ampiamente utilizzato nella lotta antincendio e nella fornitura di acqua viva dell'industria e degli edifici residenziali. Caratteristiche strutturali Il set di pompe antincendio orizzontali monostadio della serie XBD-I è composto principalmente da 1.pump cover 2.impeller 3.shaft 4.seal ring 5.packing ring 10.Suspension bearing parts 12 .etc. L'involucro della pompa e il coperchio della pompa della serie XBD-I orizzontale monostadio sono divisi dalla parte posteriore della girante, vale a dire dalla struttura retro-aperta. È conveniente mantenere, quando si mantiene, l'involucro della pompa, il tubo di aspirazione, il tubo di scarico non devono essere smontati, quindi le parti del rotore possono essere estratte per la manutenzione facilmente. L'involucro della pompa (cioè il corpo e il coperchio della pompa) costituisce la sala di lavoro della pompa. La girante, l'albero e il cuscinetto volvente sono i rotori della pompa. Le parti del cuscinetto di sospensione sostengono le parti del rotore e il cuscinetto volvente sopporta la forza radiale e la forza assiale residua della pompa. Per bilanciare la forza assiale della pompa, sono presenti anelli di tenuta sul coperchio anteriore e sul coperchio posteriore della girante e un foro di bilanciamento sul coperchio posteriore della girante. La tenuta della pompa è costituita dal premistoppa 9, dal manicotto dell'albero 8 e dall'imballaggio 11, oppure viene applicata una tenuta meccanica per evitare l'ingresso di aria o la fuoriuscita di troppa acqua.
