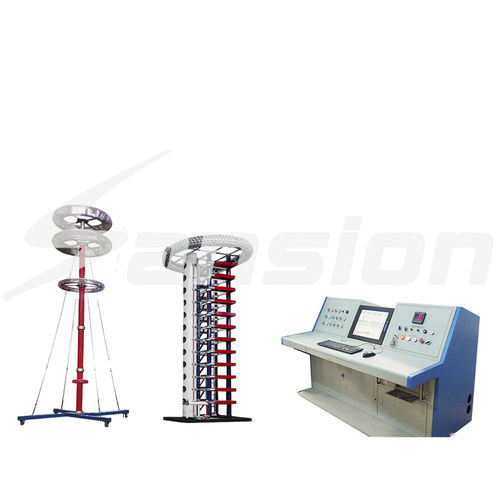

Sistema di test tensione ad impulso SXCF

Questo sistema di test a impulsi è utilizzato per eseguire test standard di tensione impulsiva da fulmine a onda piena e a onda operativa su apparecchiature HV come condensatori di potenza, sgomberi, boccole, trasformatori di potenza e CT/PT. Parametri principali del sistema: ♦ Tensione nominale: 200kV/300kV/400kV/800kV o personalizzata tensione nominale della fase del ♦: 100kV energia nominale di stadio: 2,5kJ ♦ Capacità di impulso dello stadio: 0.5µF numero di stadi: 2/3/4/8 stadi su misura forma d'onda della tensione d'impulso: generata quando la capacità di carico è di 300-3000pF. T1=1,2µs±30%, T2=50µs±20%, forma d'onda standard di tensione impulsiva da fulmine con deviazione di picco≤3%; Forma d'onda di funzionamento standard 250 ± 20%/2500 ± 60%. Questi 2 parametri della forma d'onda della tensione impulsiva e l'errore sono conformi ai requisiti nazionali degli standard GB311.1e GB16927.1 e allo standard IEC. ♦ Fattore di utilizzo della tensione: Forma d'onda di tensione impulsiva standard da fulmine ≥90% quando la capacità di carico è inferiore a 1000pF, forma d'onda di tensione impulsiva standard di funzionamento≥80% quando la capacità di carico è inferiore a 2000pF. Forma d'onda della tensione impulsiva di funzionamento standard ≥70%. intervallo di blocco: la tensione di livello è compresa nell'intervallo 20%-100% di tensione nominale, l'intervallo di blocco positivo e negativo non è inferiore al 25%. ♦ Tasso di scarica sincrona fuori controllo: <5% ♦ Tensione minima di uscita: ≥±20% della tensione nominale. ♦ Instabilità della tensione di scarica: <±1.0% ♦ Tempo continuo: Sopra i 2/3 della tensione nominale, lavoro continuo quando si carica e scarica una volta ogni 120s. Sotto i 2/3 della tensione nominale, lavoro continuo quando si carica e si scarica una volta ogni 60s.
