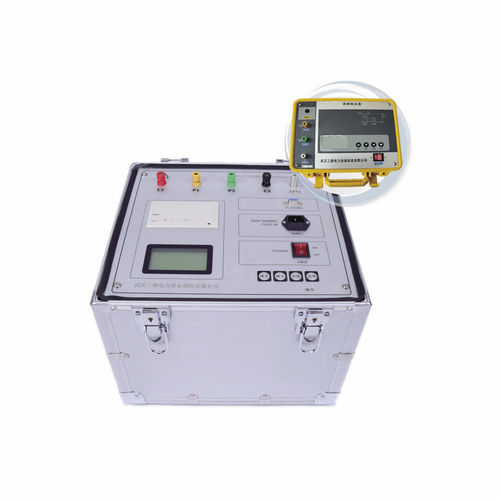

Il tester di resistenza di terra della griglia SXDW-II è applicabile per la misurazione dell'impedenza di terra a frequenza di potenza, del parametro caratteristico e della resistività del terreno di varie apparecchiature a terra e per il test della griglia di terra della sottostazione (4Ω), del generatore di energia, della stazione a micro-onde (10Ω), dello scaricatore (10Ω).
Caratteristiche
adotta una nuova alimentazione CA a frequenza pilota, un microcontrollore e un processo di misurazione del segnale che risolvono i problemi di interferenza, semplificano il processo di test e migliorano l'accuratezza e la precisione.
buona equivalenza di frequenza di alimentazione, corrente di prova a forma di onda sinusoidale. Solo 5Hz di differenza tra la sua frequenza e quella di alimentazione. Test a doppia frequenza: 45Hz e 55Hz.
elevata capacità anti-interferenza. Test di frequenza pilota, tecnica di filtraggio avanzata.
alta precisione. Errore: 0.005Ω. Può essere utilizzato per misurare reti di grandi dimensioni con piccole impedenze.
può testare la pila di corrente, la pila di tensione, la resistenza di terra e la tensione di contatto
interfaccia amichevole in inglese, facile da usare.
Specifiche tecniche
campo di prova: 1MΩ~200Ω
risoluzione: 0.001Ω
errore di prova: ± (Lettura×2%+0,005Ω)
♦ Forma d'onda della corrente di misura: Sinusoidale
♦ Capacità anti-interferenza: frequenza di alimentazione 50Hz / 10V
♦ Frequenza di misura della corrente: 45Hz, 55Hz Doppia frequenza
♦ Corrente di uscita massima: 5A. Corrente di uscita: 5A
♦ Tensione massima in uscita: 400V. Tensione di uscita: 400V
richiesta di filo di prova: Filo di corrente Sezione del nucleo di rame≥1,5 mm2
Filo di tensione Area della sezione del nucleo di rame≥1,0mm2
alimentazione: AC220V±10%,50Hz
dimensioni eccessive del ♦: 440×350×210
peso del ♦: 10kg
---
