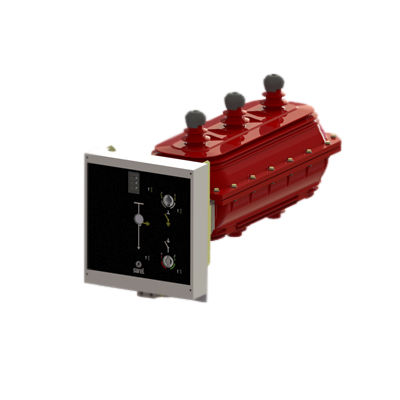

interruttore-sezionatore rotativo / automatico / a media tensione
IM6

{{requestButtons}}

Caratteristiche

  • Tipo:

    rotativo, automatico

  • Tensione:

    a media tensione

  • Corrente:

    400 A, 630 A, 1.000 A

  • VAC:

    12 kV, 17,5 kV, 24 kV, 36 kV

Descrizione

Gli interruttori di manovra-sezionatori serie IM6 sono costituiti da un involucro in resina epossidica riempito di gas SF6 alla pressione di 150kPa assoluti, sigillati per la vita operativa (Norme IEC 62271-103). All’interno dell’involucro è posizionato un albero isolante sul quale sono assemblati i contatti mobili. I contatti fissi sono montati direttamente sull’involucro. Il sistema risponde alle normative CEI allegato EE, relative ai sistemi a pressione sigillata. Il movimento di rotazione dell’albero è ottenuto attraverso un comando meccanico posto sul fronte dello stesso. L’apparecchio può assumere tre posizioni, chiuso, aperto e messo a terra, presentando un efficace sistema di interblocco che previene manovre errate. Il sezionatore serie IM6 presenta i seguenti vantaggi: vita elettrica elevata, assenza di manutenzione delle parti attive, sicurezza di funzionamento, livello di sovratensioni limitato.
