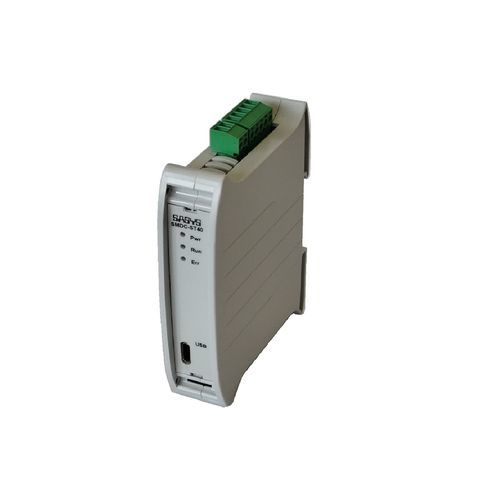

Controllore motore micropasso SMDC-ST40

passo-passoindustrialead ingresso analogico

Descrizione
Il controller per motori passo-passo SMDC-ST40 è progettato per pilotare motori passo-passo ibridi/bipolari con correnti di fase da 300 mA a 4,0 A. La corrente di fase può essere impostata con precisione in mA secondo le specifiche del motore. Tutti i parametri e le modalità operative possono essere configurati tramite l'interfaccia USB e sono supportati aggiornamenti firmware. Il controller è adatto ad applicazioni industriali per taglie NEMA 6, 8, 11, 14, 17, 23 e 24.

Modalità operative

• Modalità PULSE - impulso/direzione
• Modalità JOG - controllo velocità tramite valore fisso o ingresso analogico/PWM
• Modalità slow JOG - controllo velocità in secondi per rivoluzione
• Modalità LOOP - movimenti di posizione tra due finecorsa con velocità definita, rampa di accelerazione e tempo di sosta

Dati tecnici
Gruppo prodotto: Controllo movimento
Tipo di prodotto: driver stepper smart
Tensione di alimentazione: 20-48 Vdc
Tipo di motore: motore passo-passo
Corrente di fase: 0,3 - 4,0 A
Microstep: 1/1 - 1/256
Microstep / rivoluzione: 200 - 51.200
Ingressi digitali (galvanically isolati): 5-24 Vdc / 12 mA
Frequenza ingresso max.: 1 MHz
Frequenza step max.: 250 kHz
Ingresso analogico: 0 - (5)10 V
Ingresso PWM: 0,3 - 25 kHz
Uscita digitale (galvanically isolata): max. 30 V / 150 mA
Modalità operative: PULSE, JOG, slow JOG, LOOP
Campo velocità modalità JOG/LOOP: 1 - 6000 rpm
Campo velocità modalità slow JOG: 1 - 6000 s/rev
Accelerazione / RAMP: 0 - 10000 (rpm)/s
Delay modalità Loop: 0 - 60000 s
Tipo di montaggio: guida DIN TH35 secondo EN60715
Dimensioni: 106 x 80 x 23 mm
Interfaccia (config./aggiornamento fw): USB

Identificazione
Numero articolo: 401320.00
Denominazione: SMDC-ST40
Gruppo prodotto: Controllo movimento
EAN:
ZTN: 85176200
Paese di origine: DE

Caratteristiche / Specifiche

• Taglie motore supportate: NEMA 6, 8, 11, 14, 17, 23, 24
• Corrente di fase regolabile: 300 mA – 4,0 A
• Risoluzione microstep: 1/1 a 1/256 (200 – 51.200 passi/rev)
• Ingressi: ingressi digitali galvanically isolati 5–24 Vdc, analogico 0–(5)10 V, PWM 0,3–25 kHz
• Uscita: uscita digitale galvanically isolata max. 30 V / 150 mA
• Frequenza step max.: 250 kHz
• Tensione di alimentazione: 20–48 Vdc
• Modalità operative: PULSE, JOG, slow JOG, LOOP
• Montaggio: guida DIN TH35 (EN60715)
• Dimensioni: 106 x 80 x 23 mm
• Interfaccia per configurazione/firmware: USB
