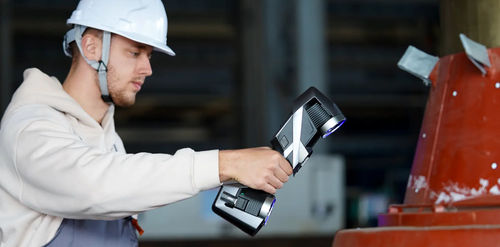

Scanner 3D KSCAN-E

di misuradi ispezionelaser

Panoramica
Il KSCAN-E è uno scanner 3D tutto-in-uno e wireless progettato per misurazioni industriali quali verifica di progetto e controllo qualità. Integra scansione ad alta velocità, modulo di calcolo integrato e connettività wireless per un rapido dispiegamento in officina o in campo.

Punti chiave

• Modalità di scansione versatili per un'ampia gamma di pezzi e geometrie
• Touchscreen integrato ad alta risoluzione per funzionamento autonomo
• Operazione completamente wireless con batteria integrata e doppio WNIC per trasmissione affidabile
• Architettura laser quad-cross e alto frame rate per acquisizione rapida di nuvole di punti
• Precisione fino a 0,020 mm e risoluzione fino a 0,010 mm

Precisione eccezionale
Il sistema fornisce precisione tracciabile per ispezioni non distruttive e flussi metrologici.

• Precisione: 0,020 mm
• Precisione volumetrica (Standard): 0,015 mm + 0,030 mm/m
• Precisione volumetrica (Fotogrammetria integrata): 0,015 mm + 0,015 mm/m
• Precisione volumetrica (Accoppiato con MSCAN-L15): 0,015 mm + 0,012 mm/m

Misurazione efficiente
La tecnologia quad-cross unita a un elevato frame rate massimizza il rendimento di misura e riduce i tempi di scansione.

• Quad-cross / 4×27 linee laser blu (108 linee blu in modalità ultra-fast)
• Frame rate: 180 fps
• Throughput di scansione: fino a 8.290.000 misurazioni/s

Ripresa dei dettagli
Linee laser blu parallele e telecamere industriali ad alte prestazioni consentono la cattura di dettagli molto fini delle superfici.

• Scansione hyperfine: 17 linee laser blu parallele
• Risoluzione fino a 0,010 mm
• Ideale per giochi, scanalature, denti di ingranaggi e dettagli degli stampi

Scansiona qualsiasi oggetto, in qualsiasi momento
I numerosi modi di scansione coprono grandi aree, dettagli fini e geometrie difficili:

• Scansione ultra-fast (108 linee blu)
• Scansione hyperfine (17 linee blu parallele)
• Scansione area larga (38 linee infrarosse incrociate)
• Scansione fori profondi (1 linea laser blu aggiuntiva)
• Scansione fori & bordi (ispezione intelligente dei bordi)
• Fotogrammetria adattiva per precisione volumetrica su larga scala

Completamente wireless e portatile
Progettato per uso con una mano e dispiegamento in campo: leggero, modulo di calcolo integrato, doppio ciclo di alimentazione, doppio WNIC e calibrazione rapida. La scansione con un clic consente un avvio rapido senza PC.

Esperienza utente

• Trasporto: valigetta protettiva compatta formato cabina; valigia opzionale per scala e accessori
• Connessione wireless: avviare dispositivo e router — nessun cavo richiesto
• Calibrazione rapida: 20 secondi
• Scansione con un clic: controllo tramite pulsante intelligente per uso autonomo

Software
Compatibile con DefinSight per mesh in tempo reale, workflow avanzati di ispezione, elaborazione dati efficiente e interfaccia intuitiva.

Specifiche tecniche

• Modello: KSCAN-E
• Precisione: 0,020 mm
• Risoluzione: fino a 0,010 mm
• Throughput di scansione: fino a 8.290.000 misurazioni/s
• Modalità di scansione: Ultra-fast / Hyperfine / Large-area / Deep-hole / Hole & edge / Adaptive photogrammetry
• Linee laser ultra-fast: 108 (Quad Cross)
• Linee laser hyperfine: 17 linee blu parallele
• Linee laser area larga: 38 linee infrarosse incrociate
• Area di scansione: fino a 1440 × 1000 mm
• Dimensione oggetto: 0,05 m a 8 m
• Distanze di lavoro: 150 mm–1500 mm (dipende dalla modalità)
• Connessione: USB3.0 Type-B, Wi‑Fi 6 (Dual WNIC)
• Batteria & alimentazione: batteria integrata con doppio ciclo e supporto per alimentazione continua
• Dimensioni: 344 × 124 × 99 mm
• Ambiente: -10°C a 40°C, 10–90% UR, IP50
• Classe laser: Classe II (sicurezza occhi)
• Brevetto: multipli brevetti nazionali e internazionali (elenco produttore: CN, US, KR)
