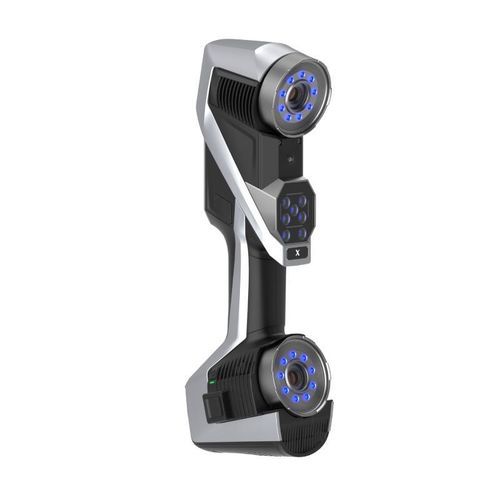

Scanner 3D KSCAN-X

di misuradi ispezionelaser

Panoramica
Basato sulla tecnologia wireless avanzata e sulla fotogrammetria adattiva di SCANOLOGY, il KSCAN-X è uno scanner 3D intelligente per grandi superfici progettato per pezzi ultra-large, grandi e medi. Unisce un'area di scansione ultra-ampia, profondità di campo estesa e alto throughput per supportare controllo qualità e ispezioni dimensionali in aerospaziale, industria pesante, ferroviario e produzione avanzata.

Punti salienti

• Scansione 3D grande superficie, intelligente e wireless
• Scansione laser blu quad-cross ad alta velocità
• Area di scansione ultra-ampia e profondità di campo estesa
• Capacità dedicata per misurazioni di fori profondi
• Elaborazione a bordo e sistema a doppia batteria per funzionamento continuo
• Fotogrammetria adattativa per precisione volumetrica coerente

Caratteristiche principali

• Area di scansione fino a 2600 mm × 1800 mm per pezzi ultra-large
• Intervallo di lavoro: 0,30–2,50 m (profondità di campo estesa)
• Modalità di scansione: Large-FOV (84 linee laser blu); Distanza media (54 / 27 incroci laser blu); Fori profondi (linea laser blu aggiuntiva)
• Alta precisione: distanza media fino a 0,030 mm; Large-FOV fino a 0,075 mm
• Precisione volumetrica: 0,075 mm + 0,010 mm/m (con barra di riferimento 800 mm ad alta precisione)
• Throughput fino a 6.450.000 misurazioni/s e frame rate fino a 180 FPS
• Gamma dimensioni oggetto raccomandata: 0,5 m – 15 m
• Laser eye-safe: Classe II
• Risoluzione fino a 0,1 mm

Design realmente wireless e elaborazione a bordo

• Modulo di elaborazione a bordo robusto per gestione di grandi volumi di dati
• Sistema a doppia batteria per operazione continua senza cavi
• Design Dual-WNIC per trasferimento wireless stabile e ad alta velocità (Wi‑Fi 6)
• Supporta modalità intelligenti wireless e alimentazione ininterrotta

Scansione più rapida e fluida

• Linee laser blu quad-cross (4×21 in modalità Large-FOV) per acquisizione efficiente di ampie superfici
• Alta velocità di scansione e frame rate per ridurre i marcatori necessari e accelerare l'acquisizione

Portatile e facile da usare

• Design compatto e leggero con custodia protettiva e custodia multifunzione opzionale
• Connessione wireless senza cavi per setup rapido in campo o in officina
• Calibrazione rapida: calibrazione rapida di ~20 s in sito
• Controlli smart one-touch per funzioni chiave senza computer

Intuitivo e adattivo

• Touchscreen integrato e guida intelligente per operazioni semplici
• Supporto per telefono e pulsante C1 configurabile per controllo adattivo

Software
Compatibile con una piattaforma metrologica all-in-one per flussi di lavoro di ispezione 3D e elaborazione dati efficiente.

Specifiche tecniche

• Tipo: KSCAN-X
• Modalità di scansione: Large-FOV (84 linee laser blu); Distanza media (54 / 27 incroci laser blu); Foro profondo (linea laser blu aggiuntiva); Fotogrammetria adattativa
• Precisione: Distanza media: 0,030 mm; Large-FOV: 0,075 mm
• Precisione volumetrica: 0,075 mm + 0,010 mm/m (con barra 800 mm)
• Tasso di scansione: fino a 6.450.000 misurazioni/s
• Area di scansione: fino a 2600 mm × 1800 mm
• Distanza di lavoro: 0,30 – 2,50 m
• Dimensione oggetto: 0,5 m – 15 m
• Classe laser: Classe II (eye-safe)
• Risoluzione: fino a 0,1 mm
• Dimensioni: 344 mm × 124 mm × 99 mm
• Distanza inter-camera: 235 mm
• Interfaccia: USB 3.0 Type-B
• Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac), supporto Dual WNIC
• Modalità intelligente wireless: supportata
• Alimentazione ininterrotta: supportata
• Ambiente: fanless, adatto ad ambienti di officina
• Temperatura operativa: -10 ~ 40 ℃
• Umidità operativa: 10–90% UR
• Grado di protezione: IP50
• Brevetti: registrazioni multiple CN/US/KR (produttore)
• Note: Prestazioni valutate secondo norme ISO / JJ F / VDI/VDE; precisione volumetrica testata con barra di riferimento 800 mm
