Software di visualizzazione, analisi e reporting di misurazione dimensionale TViewer

Panoramica

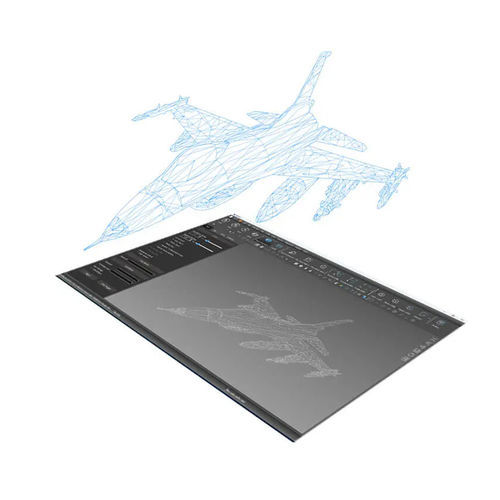

TViewer è un software 3D professionale sviluppato da SCANOLOGY per sistemi di misura 3D ottici e basati su tracker. Grazie ad algoritmi avanzati di elaborazione delle immagini, acquisisce dati 3D con precisione e fornisce visualizzazione delle scansioni in tempo reale per supportare workflow di misura efficienti.

Funzionalità principali

• Acquisizione di dati 3D efficiente e precisa con visualizzazione in tempo reale per il monitoraggio dei processi.
• Supporto per scansione di parti su larga scala e funzionamento in ambienti con vibrazioni o officina.
• Più metodi di riposizionamento per abilitare workflow di misura flessibili su parti grandi o complesse.

Moduli

• Misura dimensionale
• Analisi GD&T
• Ispezione fori (estrazione automatica delle caratteristiche dei fori come cerchi e fori lavorati)

Ispezione fori
Il modulo di ispezione fori consente l'estrazione automatica delle caratteristiche dei fori (ad es. fori circolari e fori lavorati), permettendo ispezioni precise e misure ripetibili di parametri quali posizione e diametro del foro.

Capacità del modulo di ispezione

• Creare e analizzare caratteristiche geometriche.
• Misurare distanze e valutare tolleranze geometriche.
• Eseguire attività di ispezione per supportare i workflow di controllo qualità e verifica.

Metodi di riposizionamento

• Conversione di coordinate: allinea automaticamente le scansioni quando il tracker si muove attorno a parti di grandi dimensioni convertendo i sistemi di coordinate per migliorare l'efficienza.
• Super riposizionamento: combina target e dati comuni per allineare le scansioni e migliorare la precisione in progetti su larga scala.
• Tracciamento dinamico: elabora i dati scansionati in tempo reale per mantenere la precisione di misura in ambienti con vibrazioni.

Applicazioni

• Aerospaziale
• Automotive
• Energia e industria pesante
• Ferrovie e costruzione navale
• Stampi
• Usi non industriali (sanità, scultura, ricerca & istruzione, intrattenimento)

Specifiche tecniche

• Nome prodotto: TViewer
• Marca: SCANOLOGY
• Tipo di software: Software di scansione e misura 3D ottica per sistemi ottici/track-based
• Funzioni principali: acquisizione dati 3D, monitoraggio scan in tempo reale, misura dimensionale, analisi GD&T, ispezione fori
• Metodi di riposizionamento: conversione di coordinate, super riposizionamento (target + dati comuni), tracciamento dinamico
• Funzionalità di ispezione: estrazione automatica dei fori, creazione di feature geometriche, misurazione delle distanze, analisi delle tolleranze geometriche
• Casi d'uso consigliati: scansione di parti su larga scala, ambienti vibratori/officina, ispezione a livello metrologico e workflow di sviluppo prodotto
