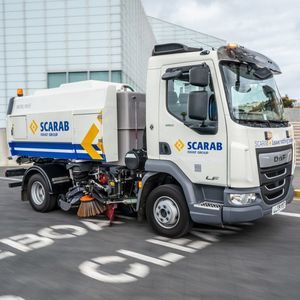

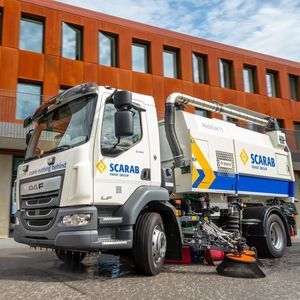

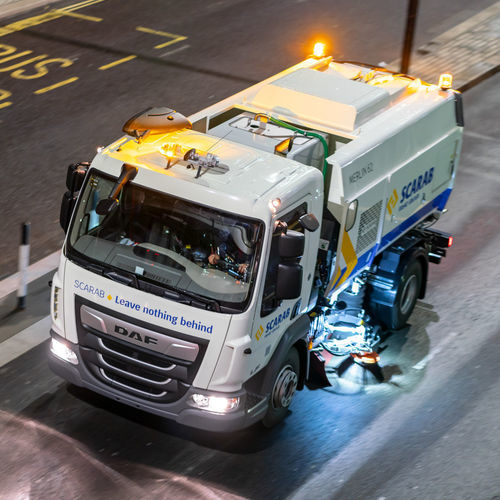

Spazzatrice meccanica su autotelaio Merlin 62

con motore a combustionecon motore a gascon motore diesel

Panoramica
Il Merlin 62 è una spazzatrice stradale montata su autocarro, progettata per montaggi su telai da 10 a 16 tonnellate di PMA. Offre un carico utile elevato per la sua categoria ed è adatta ad ambienti comunali e di appalto. La macchina è disponibile con configurazione a motore singolo e un sistema di controllo CANbus intuitivo che consente un controllo preciso ed efficiente della spazzatrice.

Punti chiave di progettazione

• Sistema a motore singolo che alimenta i componenti di spazzamento direttamente dal motore del telaio per ridurre il consumo di carburante, rumore ed emissioni, ridurre il peso e semplificare la manutenzione.
• Sistema CANbus con comandi intuitivi e monitor a colori che fornisce configurazione, stato del veicolo, avvisi e promemoria di servizio.
• Cambio idrostatico integrato nella trasmissione del telaio che consente il controllo con joystick avanti/indietro e l'uso di un singolo pedale per ridurre l'affaticamento dell'operatore.
• Prestazioni di aspirazione elevate grazie a un impellor in acciaio inox montato sul tetto con un percorso d'aria breve ed efficiente.

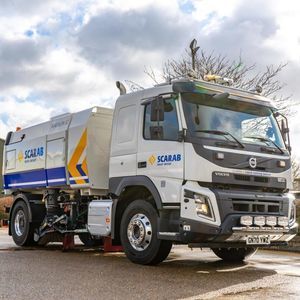

• Soluzione montata su camion compatibile con un'ampia scelta di telai, tra cui DAF, Iveco, MAN, Mercedes, Volvo, Renault e Hino.
• Opzione telaio a GNC disponibile per una configurazione a carburante alternativo con riduzione delle emissioni gassose e miglioramenti acustici.

Specifiche del veicolo (tabella)
Dimensione: 10-16 tonnellate PMA
Velocità di spazzamento: 0-20 mph / 0-32 kph
Capacità cassone: 6,2 metri cubi
Serbatoio acqua: 1250 litri
Motore: motore singolo
Portata utile tipica: 5500-8500 kg
Larghezza di spazzamento: 2365 mm singolo / 3200 mm doppio

Sistema idrostatico
Il cambio idrostatico progettato da Scarab è installato nella trasmissione del telaio e consente ai componenti di spazzamento di essere alimentati direttamente dal motore del telaio. Il controllo con joystick fornisce marcia avanti e indietro con controllo a singolo pedale per ridurre l'affaticamento e semplificare l'operazione.

Prestazioni di aspirazione
Un impellor in acciaio inox da 905,5 mm montato sul tetto è posizionato per creare un percorso d'aria breve ed efficiente per alte prestazioni di aspirazione con ridotto consumo energetico.

Capacità di spazzamento
Il Merlin 62 è disponibile in configurazione a spazzamento singolo o opzionale a doppio spazzamento. Quando ugello di aspirazione, spazzola laterale e widesweep sono in funzione, la macchina può spazzare fino a 2365 mm; le spazzole possono raggiungere 3200 mm in spazzamento doppio.

Cassone robusto e resistente
Il cassone è realizzato in acciaio inox 4003 resistente alla corrosione e all'abrasione, sabbiato, primerizzato con epossidico bicomponente e rifinito con un rivestimento resistente. Un setaccio a cerniera si abbassa per facilitare l'accesso per la pulizia.

Sistema di controllo CANbus
Il sistema CANbus fornisce un controllo totale e intuitivo con un display chiaro che indica la configurazione di spazzamento e lo stato del veicolo, oltre al monitoraggio in tempo reale e alla registrazione dei dati per agevolare la risoluzione dei problemi e l'efficienza operativa.

Assistenza post-vendita
Scarab offre contratti di servizio e manutenzione su misura, supportati da un magazzino ricambi dedicato per fornire ricambi originali e componenti affidabili ai clienti a livello globale.

Opzioni
Acqua

• Pompa ad alta pressione / alto volume con lancia a mano e avvolgitubo a riavvolgimento automatico
• Braccio acqua ad alta pressione montato in alto
• Ulteriore soppressione della polvere per ugelli di aspirazione (barra potenziatrice a 4 getti davanti all'ugello)
• Ulteriore soppressione della polvere per tubi di aspirazione (quattro getti aggiuntivi nella parte superiore del tubo)
• Serbatoi d'acqua di capacità maggiore
• Kit di iniezione detergente per l'uso con la lancia a mano
• Colonna idrante, chiave e 3 metri di tubo piatto da 50 mm per il rifornimento in sito
• Installazione lavaggio e spazzamento simultanei

Spazzole

• Doppio spazzamento (seconda spazzola di canale sul lato opposto + widesweep orientabile)
• Doppio spazzamento simultaneo (entrambe le spazzole di canale e il widesweep insieme)
• Spazzola di canale ausiliaria montata davanti alla spazzola standard su supporto estendibile/oscillante
• Controllo pressione regolabile per spazzole di canale e widesweep
• Spazzola inclinabile
• Vari Brush (controllo variabile in/out della spazzola)

Sistema di aspirazione

• Tubo flessibile mobile montato sulla porta
• Braccio mobile posteriore ribaltabile
• Braccio mobile montato in alto

Opzioni varie

• Riduttore nella trasmissione per varianti Unidrive
• Telecamera CCTV per spazzola lato opposto e/o parte posteriore del veicolo
• Sistema di lubrificazione centralizzato (manuale o automatico)
• Segnalatori alternativi o addizionali
• Estintore

Caratteristiche / specifiche tecniche

• Modello: Merlin 62
• Gamma PMA telaio: 10-16 tonnellate
• Gamma velocità di spazzamento: 0-20 mph / 0-32 kph (velocità costante di spazzamento controllabile dall'operatore)
• Capacità cassone: 6,2 m³
• Capacità serbatoio acqua: 1250 litri (serbatoi maggiori opzionali)
• Disposizione motore: motore singolo (alimentato dal motore del telaio)
• Portata utile tipica: 5500-8500 kg
• Larghezza di spazzamento: 2365 mm (singolo) / 3200 mm (doppio)
• Impellor montato sul tetto: 905,5 mm in acciaio inox
• Materiale cassone: acciaio inox 4003, sabbiato, primer epossidico bicomponente e rivestimento di finitura resistente
• Trasmissione: cambio idrostatico nella trasmissione del telaio con controllo joystick e pedale unico
• Controllo: sistema CANbus con monitor a colori, monitoraggio in tempo reale e registrazione dati
• Carburante/alternativa: varianti telaio diesel o GNC disponibili
