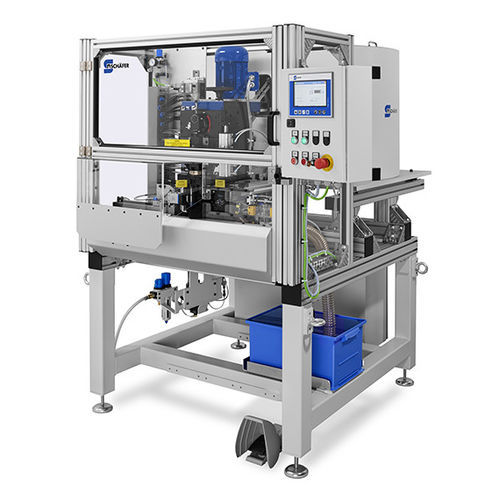

Pressa crimpatrice di cavi PlugLine 345-3

per capicordaper cavi elettriciper presa elettrica

Panoramica
Il PlugLine 345-3 EXTENDED è una macchina di crimpatura semiautomatica per il montaggio di spine di alimentazione su cavi schermati a 2 e 3 conduttori. Progettata per produzione in serie economica, assicura connessioni per crimpatura costanti e orientate all'uso industriale.

Connessione di cavi multifilari
La macchina è studiata per una produzione di serie efficiente: crimpatura di ponti di spina singoli su cavi schermati a due o tre conduttori. L'alimentazione manuale guidata garantisce risultati ripetibili.

Riferimento e spellatura precisi
Una maschera di inserimento chiusa e il rilevamento colore favoriscono il corretto posizionamento da parte dell'operatore. I cavi vengono inseriti manualmente, tagliati a lunghezza di riferimento e spellati. Un sistema di aspirazione rimuove i residui di isolamento e filo dall'area di lavoro.

Alimentazione automatica dei terminali
Le spine sciolte vengono orientate tramite un nastro a spirale e convogliate alla stazione di crimpatura attraverso una rotaia di alimentazione per un flusso di processo continuo.

Processo di crimpatura sicuro
L'operatore è protetto da carter di sicurezza chiusi. Un applicatore di crimpatura guidato su colonna effettua il collegamento tra i cavi schermati e le spine. I dispositivi di sicurezza monitorano i carter e interrompono il circuito di sicurezza elettrico in caso di apertura.

Interfaccia operativa moderna
Il controllo con touchscreen (STI 2015) offre un'interfaccia utente multilingue e intuitiva, supporta ruoli utente e modalità operative differenti e include funzioni di rete per l'integrazione flessibile del processo.

Opzioni per il controllo qualità
Il monitoraggio opzionale della forza di crimpatura con dispositivo di scarto impedisce l'immissione in produzione di pezzi non conformi e supporta il controllo qualità in linea.

Alta produttività e qualità
Con una capacità fino a 1.450 pezzi all'ora (a seconda della configurazione), la macchina è adatta alla produzione in serie. Il design modulare e componenti di elevata qualità riducono i tempi di set-up e garantiscono durabilità.

Conformità e sicurezza
La macchina è conforme alle direttive europee applicabili in materia di sicurezza meccanica, elettrica e compatibilità elettromagnetica. Una manopola manuale consente prove in sicurezza dopo il cambio formato e durante la manutenzione.

Nota sulle illustrazioni
Le illustrazioni del prodotto sono esemplificative e possono mostrare opzioni o equipaggiamenti specifici.

Equipaggiamento base

• Macchina da crimpatura
• Modulo zero cut
• Unità di spellatura con sensore di scatto
• Vasca di alimentazione per ponti di spina
• Aspiratore
• Pinza di rimozione
• Pedale
• Cassone per scarti

Opzionale / Estensioni

• Monitoraggio forza di crimpatura
• Taglierina per pezzi scartati
• Sensore di colore
• Modulo di rete
• Modulo di assistenza remota

Dati tecnici

• Materiali processabili: Cavi schermati a 2 e 3 conduttori
• Sezione conduttore: 0,5 – 4 mm² (a seconda della configurazione)
• Diametro esterno del cavo: Max. 10 mm
• Terminali: Ponti di spina singoli
• Azionamento: Motore trifase 0,75 kW
• Forza di pressa: 20 kN o 30 kN
• Corsa: 45 mm
• Altezza di chiusura: 160,5 mm
• Controllo / HMI: STI 2015, touchscreen
• Alimentazione elettrica: 230 V, 50/60 Hz
• Aria compressa: 6 bar
• Dimensioni (L x P x A): 1300 x 2000 x 1800 mm (circa, equipaggiamento base)
• Peso: 380 kg (circa, equipaggiamento base)
