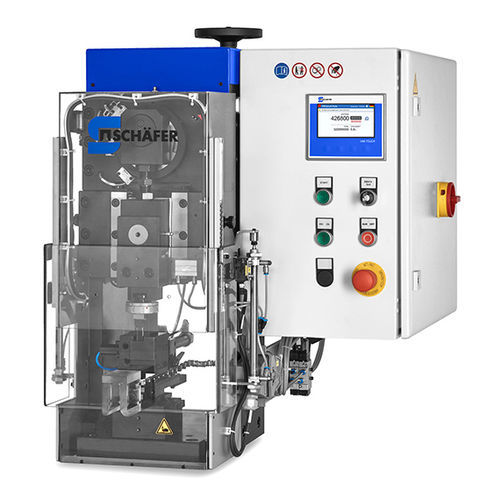

Pressa crimpatrice per cavi elettrici CrimpLine 640 EXTENDED

di caviper capicordaautomatica

Panoramica
La CrimpLine 640 EXTENDED è una pressa per crimpatura per l'applicazione di terminali singoli su conduttori monofilo e multifilo di sezione media. L'operatore posiziona il conduttore e avvia il ciclo tramite il pedale. La macchina è studiata per garantire giunzioni crimpate riproducibili, tempi di set-up contenuti e modularità per future espansioni. Gli utensili di crimpatura sono sostituibili rapidamente mediante dispositivo di cambio rapido per processare diverse tipologie di terminali. Velocità di crimpatura e parametri di processo sono regolabili in base alla geometria del terminale e del cavo.

Interfaccia operativa
La macchina è controllata tramite HMI (STI 2015) touchscreen con menu intuitivo, supporto multilingue, ruoli utente configurabili e modalità operative selezionabili. Le funzioni di rete consentono l'integrazione in linee di produzione e il monitoraggio remoto.

Sicurezza e conformità
La protezione dell'operatore è garantita da un coperchio scorrevole monitorato che interrompe il circuito di sicurezza elettrico quando aperto e arresta la macchina. Una ruota manuale consente prove in sicurezza dopo il cambio utensile o la manutenzione. La macchina è conforme alle direttive europee vigenti per la sicurezza meccanica ed elettrica e alla compatibilità elettromagnetica. Le immagini sono esemplificative e possono mostrare opzioni o equipaggiamenti specifici.

Dotazione di base

• Pressa di crimpatura
• Coperchio macchina
• Pedale

Estensioni opzionali

• Pinza specifica per conduttori
• Modulo di rete
• Modulo di assistenza remota

Dati tecnici (tabella)
Materiali processabili:
Cavo: monofilo e multifilo
Sezione del cavo: fino a 35 mm² [1]
Terminali: strisce longitudinali o trasversali, terminali singoli

Prestazioni e geometria:
Azionamento: motore trifase 3 kW
Velocità motore: 1420 rpm
Forza di pressatura: 50 kN
Corsa: 40 mm
Altezza di chiusura: Max. 195,78 mm [3]

Comandi:
HMI: STI 2015
Display: touchscreen

Alimentazioni e interfacce:
Alimentazione: 3x 400 V, 50/60 Hz
Aria compressa: 6 bar
Rete: RJ-45

Dimensioni e peso:
Larghezza x Profondità x Altezza: 760 x 890 x 760 mm [2]
Peso: 300 kg [2]

[1] Dipende dal materiale e dalla geometria del terminale.
[2] Specifica indicativa in dotazione base.
[3] Da regolare a un'altezza di chiusura di 135,78 mm tramite adattatore.

Specifiche tecniche

• Nome modello: CrimpLine 640 EXTENDED
• Uso previsto: crimpatura di terminali singoli su cavi di sezione media
• Potenza d'azionamento: motore trifase 3 kW
• Velocità motore: 1420 rpm
• Forza di pressatura: 50 kN
• Corsa: 40 mm
• Altezza di chiusura massima: 195,78 mm (regolabile a 135,78 mm tramite adattatore)
• Sezione di cavo processabile: fino a 35 mm² (a seconda di materiale e geometria del terminale)
• Terminali supportati: strisce longitudinali e trasversali, terminali singoli
• HMI: STI 2015 touchscreen con supporto multilingue e ruoli utente
• Alimentazione: 3x 400 V, 50/60 Hz
• Aria compressa richiesta: 6 bar
• Interfaccia di rete: RJ-45
• Dimensioni (L x P x A): 760 x 890 x 760 mm (circa)
• Peso: 300 kg (circa)
