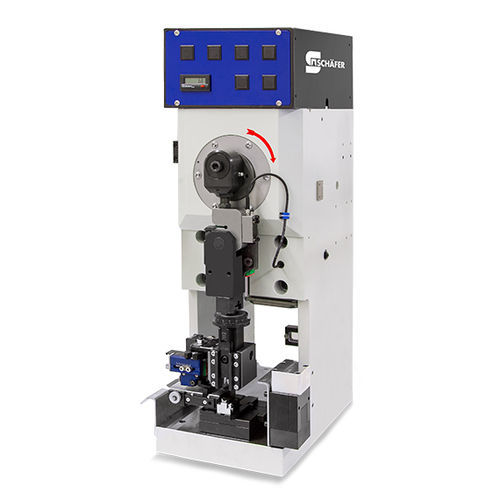

Pressa crimpatrice per cavi elettrici CrimpStation 240

di caviper capicordaautomatica

Panoramica del prodotto
La CrimpStation 240 BASIC è un'unità di crimpatura per la produzione automatizzata di cavi e la lavorazione di morsetti. Progettata per l'integrazione in sistemi completamente automatizzati, può essere azionata tramite controllo centrale mediante interfacce I/O ed è compatibile con gli applicatori di crimpatura più comuni grazie a un sistema di sgancio rapido per applicatori. Le illustrazioni possono mostrare opzioni o equipaggiamenti specifici.

Integrazione semplice
L'unità si integra nelle linee di produzione automatizzate tramite interfacce I/O standard, consentendo il controllo centralizzato e un collegamento macchina-macchina semplice per l'automazione dei processi.

Preparazione efficiente
Compatibile con gli applicatori di crimpatura standard, l'unità dispone di un meccanismo di sgancio rapido per rapidi cambi di applicatore. Il trancia-bande terminali montato orizzontalmente semplifica l'inserimento della striscia portante e riduce i tempi di setup.

Risultati di crimpatura di alta qualità
Il montaggio orizzontale del trancia-bande riduce le influenze di forza dovute alla flessione della striscia portante, favorendo una geometria di crimpatura costante. È possibile integrare opzionalmente il monitoraggio della forza di crimpatura per il controllo qualità in linea.

Progetto strutturale
La CrimpStation 240 BASIC offre una rigidità maggiore nella sua categoria per migliorare la precisione anche a forze di pressa elevate. L'ingombro compatto consente l'installazione in macchine o celle con spazio limitato.

Elevata sicurezza per l'operatore
Progettata per l'installazione all'interno di una macchina coprente, sono state considerate misure di sicurezza meccanica ed elettrica nonché la compatibilità elettromagnetica per rispettare le linee guida europee applicabili.

Equipaggiamento standard

• Contenitore per scarti
• Interruttore di sicurezza senza contatto
• Componenti di sicurezza certificati

Equipaggiamento opzionale

• Applicatore di crimpatura
• Avvolgitore di carta con controllo del cedimento
• Trancia-bande terminali
• Monitoraggio della forza di crimpatura
• Banco macchina

Dati tecnici
Materiali lavorabili:
Cavo — Conduttori unipolari o multipolari guainati
Sezione conduttore — Fino a 6 mm² (a seconda della configurazione)
Terminali — Strisce longitudinali o trasversalmente nastrate

Prestazioni e geometria:
Azionamento — Motore trifase 0,75 kW
Velocità motore — 440–2000 RPM (regolazione meccanica)
Forza di pressa — 20 kN
Corsa — 30 mm o 40 mm
Altezza di chiusura — 135,78 mm

Alimentazioni e interfacce:
Alimentazione — 230 V, 50/60 Hz
Aria compressa — 6 bar
Controllo — I/O

Dimensioni e peso:
Larghezza x Profondità x Altezza — 450 mm x 475 mm x 740 mm (circa equipaggiamento base)
Peso — 167 kg (circa equipaggiamento base)

Caratteristiche / Specifiche tecniche

• Model: CrimpStation 240 BASIC
• Azionamento: motore trifase 0,75 kW
• Velocità motore: 440–2000 RPM (regolazione meccanica)
• Forza di pressa: 20 kN
• Opzioni di corsa: 30 mm o 40 mm
• Altezza di chiusura: 135,78 mm
• Sezione di filo lavorabile: Fino a 6 mm² (a seconda della configurazione)
• Terminali: Strisce longitudinali o trasversalmente nastrate
• Alimentazione: 230 V, 50/60 Hz
• Requisito aria compressa: 6 bar
• Interfaccia di controllo: I/O
• Dimensioni (L x P x H): 450 x 475 x 740 mm (circa equipaggiamento base)
• Peso: 167 kg (circa equipaggiamento base)
