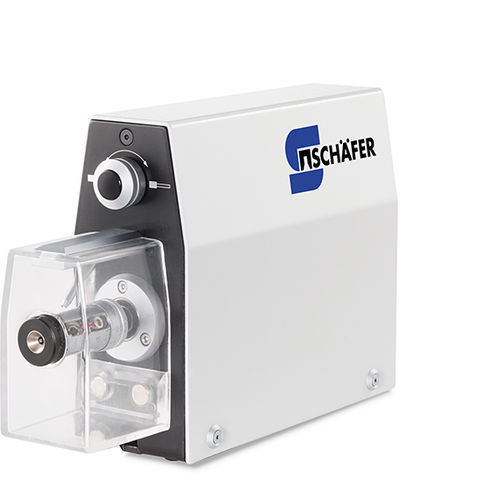

Spelacavo per cavi coassiali ST215W

di filimanualeper decapaggio

Panoramica La ST215W è una macchina compatta per spellatura progettata per fili singoli e cavi coassiali di piccola sezione. Supporta micro-coassiali e cavi rivestiti in Teflon/Kapton e integra una funzione way-back per migliorare la qualità della spellatura.

Funzione way-back innovativa La funzione di ritorno migliora la consistenza della spellatura quando si lavorano fili con tolleranze di sezione maggiori. La rotazione della lama può essere disattivata durante l'estrazione dell'isolante per evitare l'attorcigliamento dei trefoli, garantendo una rimozione controllata dell'isolante sui conduttori sensibili.

Alta precisione L'isolamento viene rimosso mediante taglio con lame rotanti e sfilamento in un'unica operazione. La testa di taglio rotante compatta consente lunghezze di spellatura della guaina esterna molto ridotte evitando danni a conduttori o materiali dielettrici. Un'unità di centraggio a regolazione continua allinea il cavo alle lame, eliminando l'influenza dell'operatore e permettendo l'uso in applicazioni di alto livello, incluso il settore aerospaziale.

Parametri regolabili L'unità di centraggio è regolabile in modo continuo. Il tempo e la direzione di rotazione/torsione sono configurabili per adattarsi a materiali diversi. Le regolazioni di diametro e lunghezza offrono una risoluzione infinitamente variabile e fine per una ripetibilità precisa.

Conformità La ST215W è conforme alle direttive europee applicabili su macchine, sicurezza elettrica e compatibilità elettromagnetica. È progettata per una lavorazione costante, lunga durata e produttività sostenuta.

Estensioni opzionali

• Unità di centraggio
• Lame di spellatura
• Pedale
• Microfiltro per aria compressa

Dati tecnici (tabella) Materiali lavorabili - Filo singolo, cavo guainato, coassiale, micro-coassiale
Diametro esterno max. cavo - 2,5 mm
Diametro del filo - 0,08 mm – 2,0 mm (AWG 12 – 40 a seconda del materiale e del tipo)
Isolanti - Teflon, PVC, Kynar, Kapton
Schermatura - Rame, acciaio inossidabile
Lunghezze di spellatura - Max. 13 mm
Lunghezza di spellatura della guaina esterna - Min. < 10 mm (a seconda del materiale)
Tempo rotazione/torsione - 0,3 s – 6,2 s (10 posizioni)
Direzione rotazione/torsione - sinistra o destra
Testa di taglio - Testa rotante
Numero di lame - 4
Risoluzione (diametro) - Regolazione continua; scala 0,05 mm
Risoluzione (lunghezza) - Regolazione continua; scala 1,0 mm
Alimentazione - 100–230 VAC, 47–63 Hz; 24 VDC
Aria compressa - 5–12 bar
Dimensioni (L x W x H) - 210 x 54 x 126 mm
Peso - 0,85 kg

Specifiche tecniche

• Modello: ST215W
• Materiali lavorabili: filo singolo, cavo guainato, coassiale
• Diametro esterno max.: 2,5 mm
• Intervallo diametro filo: 0,08 mm – 2,0 mm (AWG 12–40)
• Tipi di isolamento: Teflon, PVC, Kynar, Kapton
• Materiali di schermatura: rame, acciaio inossidabile
• Lunghezza max di spellatura: 13 mm
• Lunghezza minima di spellatura della guaina esterna: < 10 mm (a seconda del materiale)
• Tempo di rotazione/torsione: 0,3 s – 6,2 s (10 posizioni)
• Direzione di rotazione: sinistra o destra
• Testa di taglio: rotante
• Numero di lame: 4
• Risoluzione (diametro): regolabile in continuo; scala 0,05 mm
• Risoluzione (lunghezza): regolabile in continuo; scala 1,0 mm
• Alimentazione: 100–230 VAC, 47–63 Hz; 24 VDC
• Aria compressa: 5–12 bar
• Dimensioni: 210 x 54 x 126 mm
• Peso: 0,85 kg
