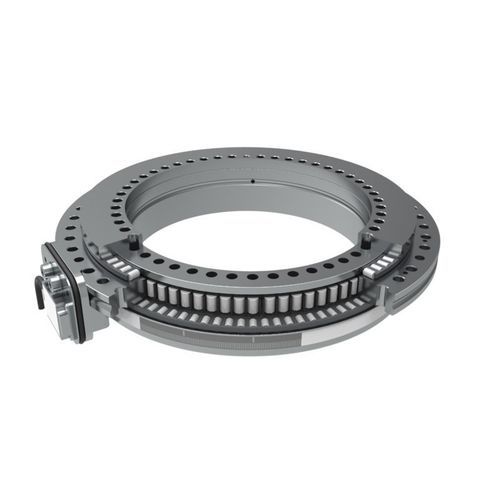

Sistema di misurazione di posizione YRTCMI

angolareinduttivoelettronico

Panoramica del prodotto
Cuscinetti con sistema di misura YRTCMI dotati di teste di misura MHI per misurazioni angolari incrementali di tipo induttivo. Sistema di misura robusto e conforme alla safety funzionale per elevata qualità di lavorazione e massima disponibilità macchina per assi azionati elettricamente nelle macchine utensili.

I vostri vantaggi

• Eccellente precisione di posizionamento e banda di dispersione estremamente ridotta
• Sistema di misura angolare incrementale posizionato in modo ottimale
• Alta disponibilità della macchina
• Montaggio e regolazione semplici
• Numerose opzioni tecniche
• Sistemi di misura conformi alla safety funzionale per assi elettrici critici
• Non sono necessari componenti aggiuntivi per il sistema di misura
• Compatibile con tutti i sistemi di controllo rilevanti
• Trasmissione dati stabile tramite anelli di scorrimento

Motivi per scegliere i cuscinetti con sistema di misura YRTCMI

• Qualità di lavorazione estremamente elevata: misurazione angolare precisa e affidabile eseguita direttamente al livello del cuscinetto, che riduce la banda di dispersione del posizionamento e garantisce alta precisione di lavorazione.
• Metodo di misura incrementale e trasmissione dati: segnale analogico 1 Vpp compatibile con controlli convenzionali; una seconda pista codificata per distanza fornisce un riferimento assoluto; la tensione analogica continua assicura trasmissione stabile tramite anelli di scorrimento.
• Principio di funzionamento induttivo: principio induttivo affidabile e sicuro che previene guasti macchina; aumenta la disponibilità; la testina assiale può essere montata senza regolazione.
• Integrazione nei cuscinetti di tavole rotanti: spazio di installazione ridotto aumenta l'area lavorabile disponibile e libera il centro per il passaggio di energia/dati/servizi.

Caratteristiche

• Metodo di misura incrementale
• Principio di funzionamento induttivo
• Integrato nel cuscinetto
• Albero cavo e spazio libero al centro dell'asse
• Interfaccia elettronica: segnale analogico SIN/COS 1 Vpp
• Compatibile elettronicamente con i comuni sistemi di controllo per macchine utensili
• Misurazione angolare precisa e minima dispersione di posizionamento
• Alta affidabilità
• Safety funzionale

Settori

• Macchine utensili

Caratteristiche tecniche / specifiche

• Tipo di testina di misura: teste MHI (incrementali, induttive)
• Principio di misura: incrementale induttivo con seconda pista codificata per distanza per riferimento assoluto
• Segnale di uscita: SIN/COS analogico, 1 Vpp
• Trasmissione dati: tensione analogica continua idonea per anelli di scorrimento
• Integrazione: sistema di misura angolare integrato nel cuscinetto della tavola rotante (risparmio di spazio)
• Meccanica: albero cavo e spazio centrale libero per cavi e fluidi
• Compatibilità: compatibile elettronicamente con i controlli convenzionali per macchine utensili
• Sicurezza: opzioni conformi alla safety funzionale disponibili
• Montaggio: testina assiale montabile senza regolazione
