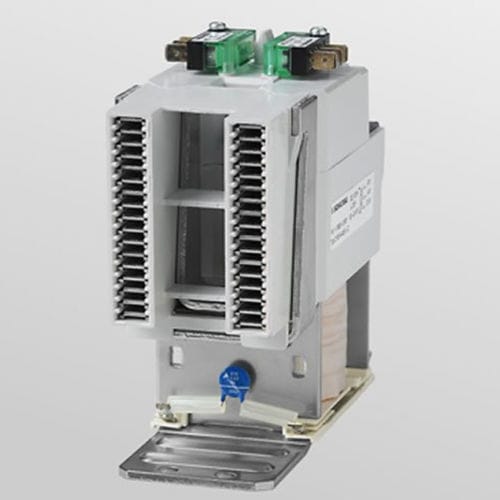

Contattore elettromagnetico C195 series

ad alta tensioneunipolareIEC

La serie C195 di Schaltbau è composta da contattori unipolari configurabili in corrente alternata e bidirezionali in corrente continua con tensione nominale fino a 1500 volt e corrente continua fino a 320 ampere. Un'ampia gamma di contattori CA o CC fino a 1.500 volt di tensione nominale di isolamento e 320 A di corrente continua si basa sulla gamma modulare C195. Il C195 X può commutare la tensione continua in modo bidirezionale. Dispone di magneti di blowout e di una camera di combustione ad arco elettrico. Il design bistabile non richiede alcuna corrente in funzionamento continuo e previene la scarica profonda dei sistemi a batteria. L'azionamento magnetico di tutti i modelli può essere attivato con tensioni da 24 a 110 volt CC. Due interruttori a scatto S870 segnalano lo stato di commutazione dei contatti principali al sistema di controllo di livello superiore. I contattori CA e CC della serie C195 possono commutare frequentemente i carichi. Sviluppati per l'uso nelle carrozze ferroviarie, funzionano anche a temperature ambientali estreme. Caratteristiche Design compatto - Tensione di isolamento nominale di 1.500 V Design unidirezionale CC C195 A con magneti di sicurezza e camere d'arco Design bidirezionale C195 X - fino a 1.500 V di tensione nominale di isolamento Esecuzione bistabile come meccanismo di protezione da scarica profonda per le batterie Contatti ausiliari con interruttori a scatto Temperatura ambiente: da -40°C a +70°C Applicazioni: Elevati carichi DC commutano frequentemente
