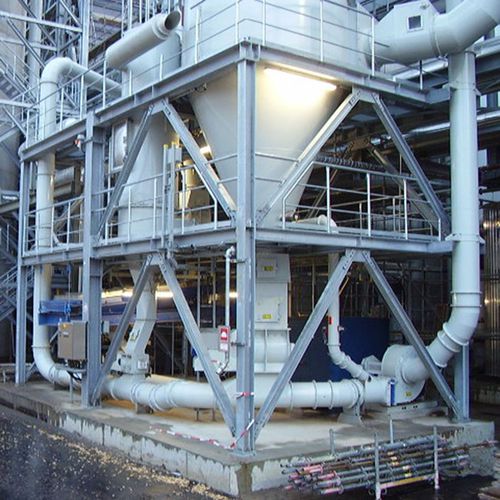

Sistema di trasporto pneumatico a bassa pressione

per torre energeticaper silo

SISTEMI DI TRASPORTO A BASSA PRESSIONE 1.Sistema di processo ciclico (condotta di circolazione chiusa) senza separatore: Consigliato per materiali più piccoli quantifica e distanze di trasporto più brevi. L'aria di scarico viene riutilizzata come aria di trasporto. I vantaggi di questo progetto risiedono nei bassi costi di investimento, nella mancanza di aria di scarico e, quindi, nell'assenza di un filtro, con il materiale che viene iniettato direttamente nel silo o nel contenitore. Il disaccoppiamento è necessario per motivi di sicurezza. 2.Sistema di processo ciclico (tubazione circolare chiusa); ciclone e valvola rotativa: Questo sistema viene utilizzato per la quantificazione di materiali più grandi e per brevi distanze di trasporto. Offre gli stessi vantaggi di quelli sopra elencati. Anche questo sistema è disaccoppiato tramite la valvola rotativa. 3. Separatore di filtraggio: Il sistema più economico per grandi quantità di materiale e lunghe distanze di trasporto. Il separatore può assumere la forma di un filtro per l'installazione in silo con una resistenza dell'alloggiamento in grado di resistere alla pressione interna del silo o di un filtro a maniche con una valvola rotativa per il disaccoppiamento. Mentre la prima variante offre il vantaggio di bassi costi di investimento nonostante l'inconveniente della sovrapressione nel silo, la seconda variante offre lo scarico del materiale disaccoppiato e condizioni di pressione neutra nel silo.
