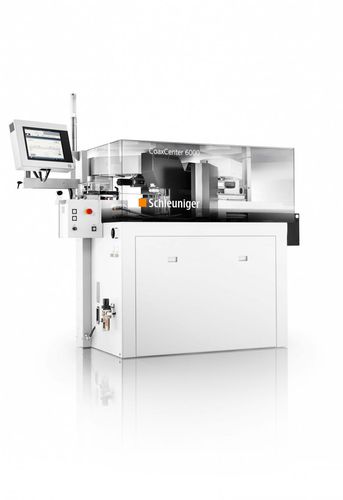

Macchina di trattamento di schermatura di cavi CoaxCenter 6000

Il CoaxCenter 6000 è la prima macchina al mondo in grado di lavorare cavi microcoassiali e coassiali, nonché fili a conduttore singolo, in modo completamente automatico e con elevata precisione. Di conseguenza, la gamma di applicazioni è in linea con le ultime tendenze dell'automazione, della miniaturizzazione, della tecnologia dell'informazione e della comunicazione e della mobilità. La piattaforma della macchina può essere equipaggiata individualmente con un massimo di sei stazioni di lavorazione. La spelatura viene effettuata utilizzando la RotaryUnit 6000 o utilizzando lame a V con teste multilama. Le lame e le guide dei cavi sono progettate in modo che il cavo sia tenuto in posizione ottimale durante la lavorazione, senza essere danneggiato dalla pressione di serraggio. Le parti di cavo spelate vengono smaltite da un potente sistema di estrazione. L'estremità del cavo è trattenuta da un'unica pinza durante tutti i processi. Mantiene la sua posizione esatta e viene alimentato alle singole stazioni con la massima precisione di posizionamento. La qualità delle fasi del processo è ispezionata dal sistema di telecamere QCam 360. Le estremità dei cavi spelati e il corretto posizionamento dei terminali a crimpare sono costantemente monitorati, mentre vengono rilevate le incisioni e gli scarti di trefolo. I pezzi di scarto vengono smistati immediatamente. Il portafoglio del CoaxCenter 6000 è completato da moduli di lavorazione unici, come la pressa di crimpatura a chiusura centrale per applicazioni di crimpatura molto piccole e delicate da 0,013 mm² a 2,5 mm² e una stazione di smussatura completamente programmabile per conduttori interni a filo pieno. Grazie al concetto di macchina aperta, è possibile integrare nella piattaforma anche stazioni di lavorazione di fornitori terzi.
