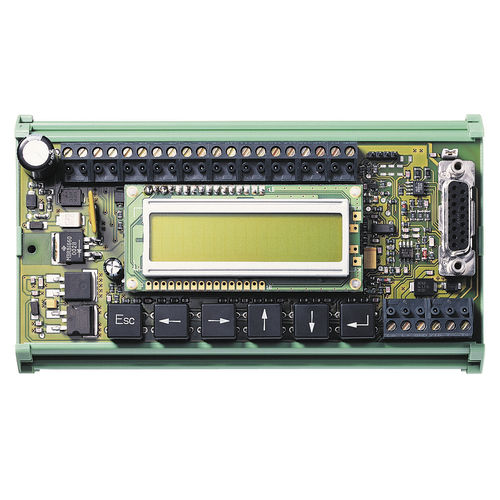

Interfaccia operatore con tastiera USP-PI

ad incastroper macchina

Interfaccia parallela Dati per l'ordine eCl@ss number, version 12.0 - 27-21-10-14 eCl@ss number, version 11.0 - 27-21-10-14 Numero eCl@ss, versione 9.0 - 27-21-10-14 ETIM number, version 7.0 - EC001099 ETIM number, version 6.0 - EC001099 Disponibile fino a: - 30.06.2023 Dati generali Nota (utilizzo del software, lingua) - Inglese Deutsch Francese Materiale della custodia - PVC Peso lordo - 215 g Dati meccanici Montaggio - fissaggio rapido per guida DIN secondo EN 50022 e EN 50035 Dati meccanici - Tecnologia di collegamento Connettore di collegamento - Collegamento a vite M20 x 1.5 Sezione di collegamento, minima - 0,5 mm² Sezione di collegamento, massimo - 1,5 mm² Osservazioni (Sezione di collegamento) - Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. Dati meccanici - Dimensioni larghezza - 160 mm altezza - 89,6 mm Condizioni ambientali Grado di protezione - IP00 Ambient temperature - -5 ... +60 °C Storage and transport temperature - -25 ... +70 °C Resistenza alle vibrazioni secondo EN 60068-2-6 - 10 … 55 Hz / 0,0375 mm resistenza a urti - 15 g / 11 ms Condizioni ambientali - Valori di isolamento Categoria di sovratensione - III Grado di inquinamento secondo VDE 0100 - 2 Dati elettrici Operating voltage - 24 VDC -10 % / +15 % Rated operating voltage - 24 VDC Corrente di funzionamento - 150 mA Lunghezza del cavo, massimo - 30 m Dati elettrici - Ingressi digitali Segnale d'ingresso, segnale HIGH "1" - 10 … 30 VDC Segnale d'ingresso, segnale LOW "0" - 0 … 2 VDC Dati elettrici - Uscite digitali Denominazione, Uscite digitali - Y1 ... Y6 Corrente d'uscita, massimo - 100 mA Versione - commutazione p
