Interruttore 4 poli AZ series

con attuatore separatoelettromeccanicodi sicurezza

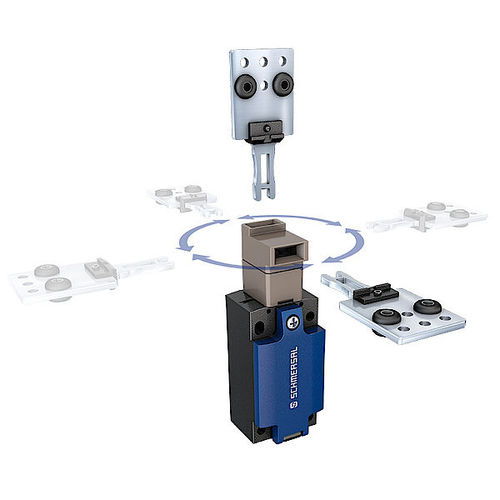

I nuovi interruttori di sicurezza elettromeccanici con azionatore separato di Schmersal: gli interruttori AZ215/AZ216 e AZ315/AZ316 sono utilizzati per monitorare la posizione di protezione di ripari incernierati o scorrevoli. La loro caratteristica principale è la testa dell'attuatore rotante in zinco pressofuso, che può essere facilmente ruotata di 90° prima dell'installazione. In questo modo, la testa può essere avvicinata lateralmente in quattro direzioni diverse, oltre che dall'alto. Grazie a questa versatile posizione di avvicinamento e alla possibilità di combinarla con diversi attuatori, la serie AZ offre la massima flessibilità di installazione e una gamma di applicazioni universali per l'utente. Il progettista può utilizzare il commutatore AZ sia per le versioni destre che per quelle sinistre, sia per le porte di protezione a battente che per quelle scorrevoli. L'alloggiamento dell'interruttore, in plastica o metallo, è identico per design e dimensioni a quello degli interruttori di posizione delle serie PS 215/216 e PS 315/316, il che conferisce agli interruttori AZ un design altrettanto compatto e una facile integrazione nella struttura circostante. I piccoli interruttori AZ215 e AZ216 sono conformi alla norma EN 50047, mentre i più grandi AZ315 e AZ316 sono conformi alla norma EN 50041. Oltre alla versione standard con ingresso cavi e terminali di connessione M20, sono disponibili anche versioni con connettore M12 a 4 o 8 pin, a seconda del numero di contatti. Con il connettore a 8 pin incorporato, gli interruttori AZ possono essere collegati alla Fieldbox di sicurezza SFB. Le versioni del dispositivo con tre contatti in un'ampia gamma di combinazioni possono assumere anche un ruolo di segnalazione oltre alla funzione di sicurezza. I morsetti di collegamento sugli elementi dell'interruttore, ruotati di 45°, consentono un cablaggio rapido e semplice.
