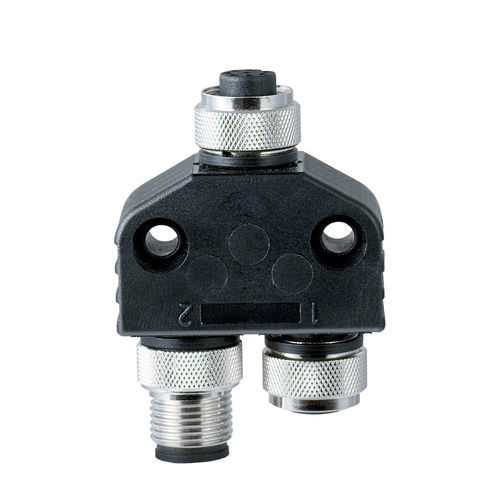

Connettore di dati AZM-Y-8P-IO

cavo a cavobloccabile mediante vitefemmina

Panoramica del prodotto
Connettore adattatore a Y M12 per cablaggio in serie, modello AZM-Y-8P-IO, che offre una connessione maschio 8 poli e due connessioni femmina 8 poli per reti di sensori e attuatori.

Caratteristiche principali

• Configurazione: 1 x maschio 8 poli; 2 x femmina 8 poli
• Classe di protezione: IP67
• Tensione nominale: 30 VDC; corrente operativa fino a 4000 mA (4 A)
• Dimensioni compatte con filettatura M12, adatto per installazioni con spazi ridotti

Specifiche tecniche

• Modello: AZM-Y-8P-IO
• Numero articolo: 103000333
• EAN: 4030661504568
• Certificati: cULus
• eCl@ss (v12.0 / v11.0 / v9.0): 27-44-01-06
• ETIM (v7.0 / v6.0): EC002925
• Peso lordo: 60 g

Dati meccanici

• Coppia di serraggio max: 1 Nm
• Codifica del connettore (lato A): A
• Chiusura del connettore: Bloccaggio a vite
• Materiale della guarnizione: Metallo (CuZn), nichelato
• Materiale della maniglia: Plastica (TPU)

Dati elettrici

• Tensione nominale: 30 VDC
• Corrente operativa: 4000 mA (4 A)
• Valore fusibile per cavo/dispositivo esterno: 4 A
• Alimentazione per dispositivi esterni — corrente nominale: 1000 mA (1 A)

Ambiente e dimensioni

• Indice IP: IP67
• Temperatura ambiente: -25 ... +75 °C
• Dimensioni (L×W×H): 54,5 mm × 38 mm × 20 mm
• Diametro filettatura ISO: M12

Applicazioni e raccomandazioni
Progettato per il cablaggio in serie di sensori e blocchi elettromagnetici; combinazione consigliata: sensori e blocco elettromagnetico.
