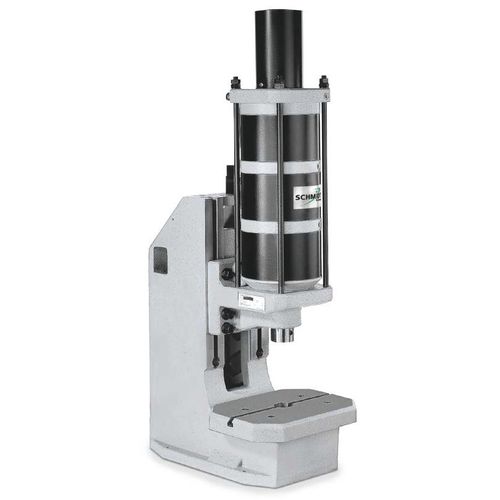

Pressa pneumatica 29 seires
di formaturadi assemblaggioper assemblaggio

pressa pneumatica
pressa pneumatica
pressa pneumatica
pressa pneumatica
pressa pneumatica
pressa pneumatica
pressa pneumatica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
pneumatica
Funzione
di formatura, di assemblaggio, per assemblaggio
Struttura
a collo di cigno, a pistone discendente, a telaio
Altre caratteristiche
su misura, ad effetto diretto
Forza

11 kN, 22 kN, 32 kN, 43 kN

Apertura

Min.: 80 mm
(3 in)

Max.: 600 mm
(24 in)

Corsa

Min.: 50 mm
(2 in)

Max.: 200 mm
(8 in)

Larghezza delle piastre

220 mm
(9 in)

Lunghezza delle piastre

300 mm
(12 in)

Peso

120 kg
(265 lb)

Descrizione

La famiglia di prodotti SCHMIDT® PneumaticPress ad azione diretta con progressione costante della forza è un sistema modulare che soddisfa in modo ottimale i requisiti nei settori della formatura, della giunzione e dell'assemblaggio nella gamma di forze di pressatura da 1,6 a 43 kN. In combinazione con il sistema di controllo SCHMIDT® PressControl 75 o 700, le presse si trasformano in postazioni di lavoro collaudate CE e conformi alle norme CE, eventualmente con monitoraggio del processo. I sistemi di pressatura possono essere utilizzati sia a ciclo singolo che in modalità automatica. Caratteristiche * Slittone rotondo antirotazionale * Posizione del martinetto regolabile in BDC mediante arresto inferiore di precisione (1 linea di divisione = 0,05 mm) sulla riga * Scanalatura a T con vite di bloccaggio nella piastra di montaggio dell'apparecchio Opzioni Variante O con sovrapprezzo 1) Valori tipici; possono differire di ± 3 mm a causa delle tolleranze di fusione e di produzione Esecuzioni speciali Nichelatura - le parti fuse sono nichelate elettroliticamente, componenti in acciaio componenti in acciaio con finitura in ossido nero, alluminio anodizzato, precisione superfici in acciaio di precisione non trattate Verniciatura personalizzata - la pressa e la colonna possono essere verniciate in base alle specifiche del cliente Forature per l'adattamento degli utensili: è possibile fornire dimensioni specifiche per il cliente forniti

---
