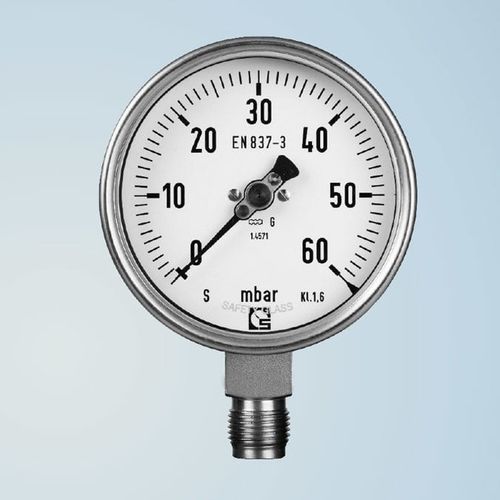

Manometro con quadrante R 100

filettatoG 1/2BSP 1/2

Un tubo piegato circolarmente è collegato da un lato a una presa e dall'altro è chiuso. Quando c'è una sovrapressione all'interno del tubo bourdon, questo si allunga verso l'esterno, mentre se c'è una pressione negativa il tubo bourdon si contrae verso l'interno. Questo movimento dell'estremità del tubo di bourdon è una misura della pressione in entrata e viene trasmesso a un segmento di ingranaggio sull'ingranaggio del movimento. Con un manometro a tubo bourdon è possibile misurare fluidi, gas e vapori con una pressione positiva fino a 1000 bar e una pressione negativa fino a 1 bar. La precisione dei manometri è compresa tra ± 0,1% e ± 2,5% del valore del campo superiore. Materiale Il tubo bourdon viene realizzato su misura in base alle esigenze specifiche. Possono essere realizzati in metallo non ferroso e per i fluidi più aggressivi possono essere utilizzati materiali come SS 316L o Monel. EN 837-1 Tubo bourdon e connessione in ottone Finestra in vetro Custodia con chiusura a baionetta in acciaio inox
