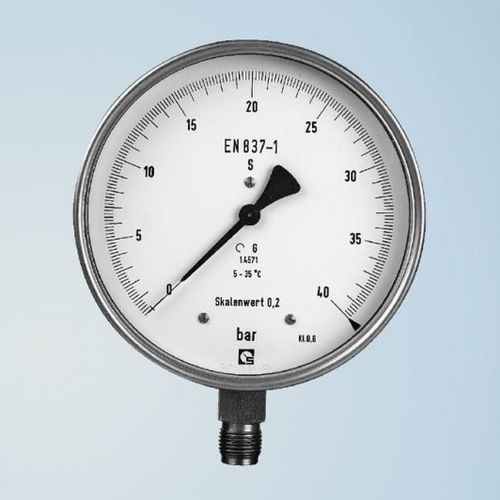

Manometro con quadrante FU 250

filettatoin acciaio inossidabilea tubo Bourdon

La funzione di misurazione è la stessa di un normale misuratore a tubo di Bourdon. Un tubo piegato circolarmente è collegato da un lato a una presa e dall'altro è chiuso. Quando c'è una sovrapressione all'interno del tubo bourdon, questo si allunga verso l'esterno, mentre se c'è una pressione negativa il tubo bourdon si contrae verso l'interno. Questo movimento dell'estremità del tubo di bourdon è una misura della pressione in entrata e viene trasmesso a un segmento di ingranaggio e quindi all'ingranaggio del movimento. Applicazione Con un manometro a tubo bourdon è possibile misurare fluidi, gas e vapore con una pressione positiva fino a 1000 bar e una pressione negativa fino a 1 bar. Per i manometri di prova utilizzeremo movimenti e tubi bourdon speciali. L'accuratezza standard dei manometri di prova è compresa tra ± 0,6% del valore del campo superiore. Offriamo anche versioni speciali con una precisione di ± 0,25% e ± 0,1% del valore del campo superiore. tubo bourdon e connessione in acciaio inossidabile custodia con chiusura a baionetta in acciaio inox filettatura 1/2″ BSP
