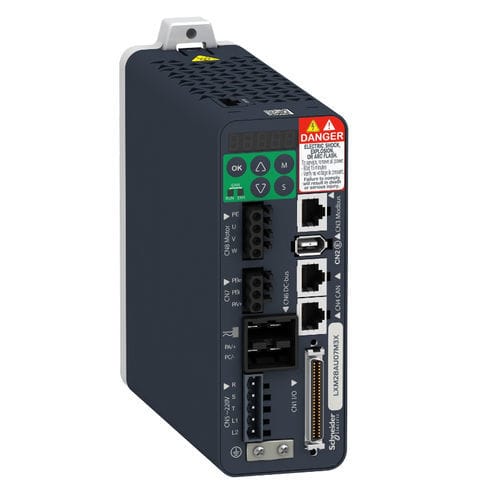

Servo-variatore monofase LXM28AUA5M3X

trifaseanalogicodi comando

Formato dell'azionamento - Alloggiamento compatto [Tensione nominale di alimentazione - 200...240 V (- 10...15 %) per trifase 200...240 V (- 20...15 %) per monofase Limiti della tensione di alimentazione - 200...255 V trifase 170...255 V monofase Frequenza di alimentazione - 50/60 Hz - 5...5 % Frequenza di rete - 47,5...63 Hz Filtro EMC - Senza filtro EMC Corrente di uscita continua - 0,64 A a 16 kHz Potenza nominale - 0,05 kW a 220 V 16 kHz frequenza di commutazione - 16 kHz Categoria di sovratensione - III Corrente di dispersione massima - 1,3 mA Tensione di uscita - <= tensione di alimentazione isolamento elettrico - Tra alimentazione e controllo Tipo di cavo - Cavo motore schermato (temperatura: 0...55 °C) rame Collegamento elettrico - Terminale a molla, capacità di serraggio: 0,82...1 mm², AWG 18 (L1-L2) Terminale a molla, capacità di serraggio: 0,82...1 mm², AWG 18 (R, S, T) Terminale a molla, capacità di serraggio: 0,82...1 mm², AWG 18 (U, V, W, PE) Terminale a molla, capacità di serraggio: 0,82...1 mm², AWG 18 (PA/+, PBe) Numero di ingressi discreti - 8 programmabili (CN1) 1 ingresso treno di impulsi (PTI) (CN1) 2 acquisizione rapida (CN1) 1 funzione di sicurezza STO (CN9) Tensione ingresso discreto - 24 V CC per la logica Ingresso discreto logico - Positivo o negativo (CN1) Numero di uscite discrete - 5 uscite logiche (CN1) a 12...24 V CC 1 uscita a treno di impulsi (PTO) (CN1) Tensione di uscita discreta - 12...24 V CC Logica dell'uscita discreta - Positivo o negativo (CN1) numero di ingressi analogici - 2 Errore di precisione assoluta - 0.1 % Tipo di ingresso analogico - Ingresso analogico di tensione V_REF: - 10...10 V, impedenza: 10 kOhm, risoluzione: 14 bit T_REF ingresso analogico di tensione Tipo di segnale di controllo - Feedback encoder servomotore CN2 Tipo di protezione - Contro l'inversione di polarità: segnale di ingresso
