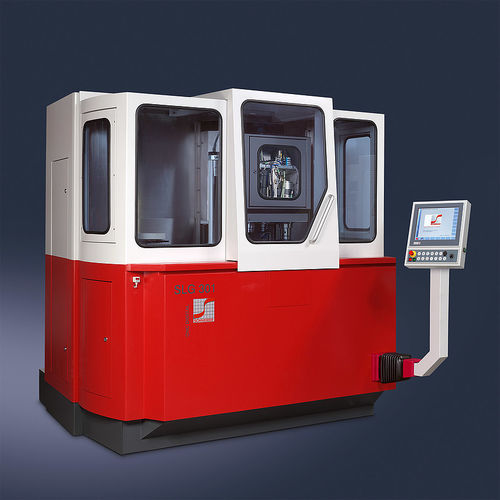

Rettificatrice per l'ottica SLG 301

CNCdi alta precisionedi grandi dimensioni

Presentazione di Spheroline® SLG 301 Ottiche di grande diametro realizzate con specifiche molto elevate - il centro di lavorazione Spheroline® SLG 301 soddisfa questo requisito fondamentale come nessun'altra macchina della sua classe. Su questa macchina vengono prodotte ottiche di grandi dimensioni fino ad un diametro di 480 mm per l'utilizzo in apparecchiature di litografia e altre applicazioni impegnative. La chiave del successo della SLG 301 è il concetto cinematico della macchina che consiste in dei due mandrini paralleli per gli utensili e un mandrino portapezzo che può essere posizionato, ruotato e spostato per consentire un'ampia varietà di fasi di lavorazione. In un unico ciclo di processo è possibile combinare la sgrossatura, la rettifica fine, il centraggio, la troncatura, la foratura e la misurazione. E gli utensili vengono cambiati automaticamente nella macchina. La combinazione unica di queste caratteristiche garantisce un'elevata flessibilità che consente la produzione di ottiche sferiche da semplici a complesse. L'elevato utilizzo della macchina è garantito. Fondamenta solide La macchina ha una base in ghisa per la cinematica con un massimo di 5 assi e 3 mandrini. Il moderno sistema di controllo CNC aziona i servoazionamenti a corrente alternata, consentendo un'elevata precisione e un'eccellente dinamica della lavorazione delle lenti. La funzione di elaborazione 3D dell'SLG 301 consente di utilizzare in modo ottimale gli utensili ad anello per la rettifica, indipendentemente dalla variazione dei raggi non tagliati e finiti. Ciò si traduce in un prolungamento della durata di vita degli utensili e in una riduzione dei costi di gestione. Tecnologia avanzata del mandrino Un vantaggio particolare della SLG 301 è il sistema a doppio mandrino in combinazione con il cambio utensili automatico. Due mandrini portautensili indipendenti facilitano la flessibilità e la precisione in un'unica unità.
