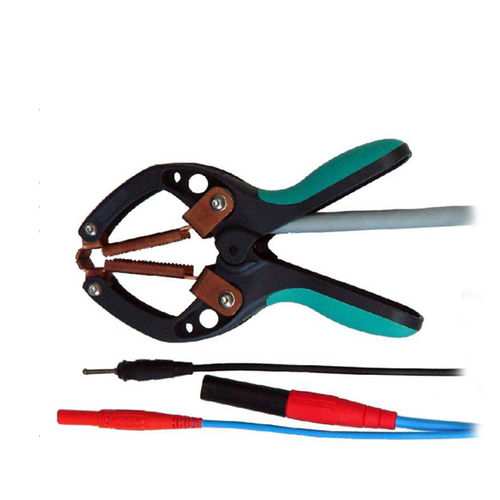

Brida Kelvin 5Z

La Kelvin clip 5Z è una robusta clip di misura bipolare che si collega ai cavi, ad esempio alle estremità di bobine di cavi, ai perni di collegamento e di avvolgimento (trasformatori), nonché ai collegamenti bullonati e alle sbarre collettrici nelle applicazioni di ingegneria energetica. È progettata per un servizio pratico e pesante. Con 2 clip Kelvin, un contatto a 4 poli è possibile determinare la resistenza elettrica dell'oggetto di prova secondo Kelvin indipendentemente dai valori di resistenza dei cavi di alimentazione, a condizione che lo strumento di misura sia progettato di conseguenza. Naturalmente, la clip Kelvin non è adatta solo per la misurazione della bassa resistenza, ma può essere utilizzata in generale per tutti i contatti. Per esempio, viene utilizzata nel nostro sistema di misurazione dei trasformatori MRC7200 per le misure di rapporto, fase e resistenza. Sono disponibili diversi modelli di Kelvin clip, che differiscono principalmente per quanto riguarda le dimensioni, la lunghezza e il tipo di cavo collegato, nonché la spina utilizzata. Caratteristiche - Per diametri da 1 mm a 60 mm - Alta pressione di contatto di > 10 kp (100 N) - Corrente massima di 50A, 20A usando il connettore standard - Matrice in rame pesante Accessori - Design speciale della matrice su richiesta - Diversi cavi e connettori disponibili
