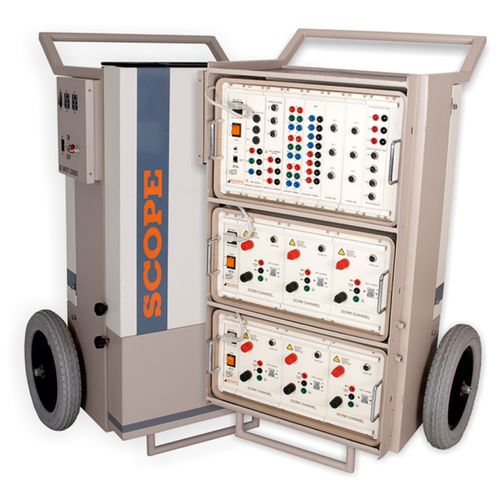

Apparecchio per prove disgiuntori HISAC Ultima

di prestazioneresistenza elettricasemiautomatico

HISAC Ultima - Set di prova dinamica degli interruttori automatici di nuova generazione di SCOPE ........ E' l'analizzatore più completo per il controllo delle prestazioni dinamiche dei CB nei quadri EHV live fino a 765 kV. HISAC Ultima è in grado di eseguire la misura dinamica della resistenza di contatto su SEI rotture di TRE poli in un'unica operazione, riducendo in modo significativo le sollecitazioni sul CB e i tempi di fermo macchina. Offre la flessibilità di creare piani di prova pre-programmati che includono tutte le impostazioni di prova per tutti i tipi di interruttori disponibili in un centro di commutazione che possono essere semplicemente richiamati al momento del collaudo effettivo. In questo modo si evita di eseguire tutte le impostazioni nei cortili di commutazione. Il software di analisi offre una gamma di utilità che consente un efficace Condition Monitoring del CB confrontando i dati dei test attuali con le firme precedenti e prevedendo le prestazioni future. Misura le temporizzazioni dei contatti Main/PIR, il rimbalzo, la non simultaneità dei contatti e le temporizzazioni dei contatti ausiliari. Analizza le caratteristiche di corsa del contatto per velocità, inserimento, distanza tra i contatti, oltrecorsa e rimbalzo con trasduttore e dispositivo di montaggio idonei. Registra la firma della Resistenza Dinamica di Contatto dei contatti principali e d'arco, di tutte e 6 le interruzioni contemporaneamente. SCOPE offre trasduttori di corsa resistivi rotativi e lineari con dispositivi di fissaggio universali / appositamente progettati per adattarsi alla varietà di CB disponibili. Il modulo DCRM cattura la variazione dinamica della resistenza di contatto dei contatti principali e di arco elettrico durante il funzionamento del sezionatore attraverso una sorgente DC da 100 A Sono disponibili moduli opzionali aggiuntivi per la misura del valore PIR e per il monitoraggio della stazione DC (tensione della bobina), della corrente del motore o di altri parametri statici attraverso canali analogici configurabili.
