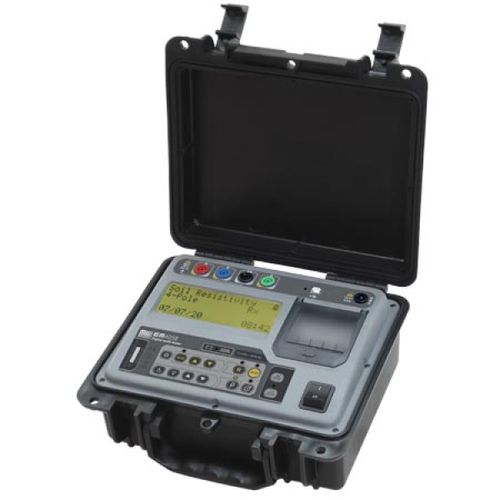

Tester di resistenza di terra EM 4058

di tensioneper impianto elettricoad uso industriale

Il tester di terra EM-4058 è uno strumento digitale, controllato da microprocessore, che consente di misurare la resistenza di terra e la resistività del terreno (con il metodo di Wenner), nonché di rilevare le tensioni parassite presenti nel terreno. Questo strumento è adatto a misurare i sistemi di terra nelle sottostazioni elettriche, nelle industrie, nelle reti di distribuzione, ecc. in conformità con la norma IEC 61557-5. Per testare comodamente l'impianto di terra, l'EM4058 consente di eseguire misure utilizzando la corrente di prova la cui frequenza può essere selezionata dall'operatore (270 Hz, 570 Hz, 870 Hz, 1170 Hz o 1470 Hz). Da un lato, la frequenza più bassa consentirà di analizzare il comportamento del sistema di terra in relazione alle correnti di guasto di frequenza industriale, mentre dall'altro lato, la misura eseguita con la frequenza più alta mostrerà al meglio il comportamento in relazione alle correnti elettriche causate dai fulmini e offrirà un'immunità molto elevata in relazione alle tensioni di interferenza che sono solitamente presenti nei terreni, specialmente in prossimità delle sottostazioni. Lo strumento dispone di quattro gamme che vengono selezionate automaticamente, coprendo misure da 0,01 Ω fino a 20 kΩ, il che consente di ottenere misure molto accurate per qualsiasi tipo di terreno. Durante la misurazione della resistività del terreno, l'operatore può indicare la distanza tra i picchi affinché l'apparecchiatura applichi la formula di Wenner e mostri direttamente il valore della resistività. CARATTERISTICHE Misura della resistenza del terreno Resistività del terreno (metodo di Wenner) Elevata reiezione delle spurie di tensione
