Introduzione
Seal Master Corporation è un punto di riferimento nella progettazione su misura di guarnizioni e sacchi gonfiabili totalmente stampati e rinforzati con tessuto, pensati per applicazioni industriali, regolamentate ed esigenti. Questa guida fornisce una panoramica dei fattori critici che influenzano la progettazione delle guarnizioni gonfiabili: geometria, configurazioni, geometria dell'applicazione, connessioni aria, sistemi di ritenzione, dispositivi di controllo, considerazioni ambientali e materiali/costruzione.

Geometria
Le guarnizioni gonfiabili Seal Master operano e si gonfiano in tre direzioni principali: assiale (normale al piano di montaggio), radiale verso l'interno e radiale verso l'esterno. Ogni direzione ha parametri di prestazione come l'altezza di gonfiaggio (corsa) e il raggio di curvatura ammissibile della linea centrale. Questi parametri sono influenzati dalla geometria della sezione trasversale della guarnizione.

Configurazioni tipiche di guarnizioni gonfiabili
Esistono molte configurazioni di sezione trasversale sviluppate per soddisfare un'ampia gamma di requisiti industriali, di ricerca e militari. I profili vengono selezionati per le loro prestazioni in specifiche direzioni di gonfiaggio e si differenziano ulteriormente per il metodo di ritenzione.

Tipi comuni di ritenzione / configurazione

• Tipo Snap-In: Base a coda di rondine che si innesta in una scanalatura di ritenuta corrispondente. Installazione e sostituzione rapide; il fermo fornisce supporto e protezione.
• Tipo Bond-In: Installato in una scanalatura a parete dritta e incollato in posizione; utile quando si preferisce un montaggio incollato.
• Tipo Encapsulated: Guarnizione catturata da barra o canale appositamente formato; un tubo gonfiabile aziona una suola in gomma solida verso la superficie di impatto.
• Tipo Fasten: Utilizza elementi di fissaggio metallici (barre, perni, clip) che possono essere saldati puntualmente o avvitati alla superficie di montaggio.
• Tipo Recessed Groove: Solitamente usato per diametri più piccoli in modalità radiali e mantenuto da tensione/forza; per diametri maggiori si possono usare i perni.
• Tipo Drop-In: Progettato per essere inserito in una scanalatura o fessura e trattenuto dalla gravità e dalla geometria senza dispositivi aggiuntivi di bloccaggio.

Definire la geometria della vostra applicazione
Due considerazioni principali determinano il profilo della guarnizione: geometria e ambiente. Definire la geometria include lo spazio di montaggio disponibile, la corsa richiesta, come verrà posizionata la guarnizione e la funzione meccanica. Uno schizzo o un disegno dell'applicazione è molto utile per determinare il profilo e l'approccio di montaggio appropriati.

Connessioni aria tipiche
Le connessioni aria sono stampate in modo integrale nelle guarnizioni gonfiabili Seal Master, garantendo elevata resistenza e integrità costruttiva. La posizione di base e l'accesso per l'alimentazione d'aria devono essere considerati durante la progettazione.

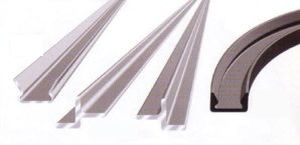

Sistema di ritenuta delle guarnizioni gonfiabili
Una corretta installazione è essenziale. Un fermo deve mantenere la guarnizione in posizione, consentire il libero gonfiaggio/sgonfiaggio e proteggere la guarnizione da danni. Seal Master può fornire fermi metallici o elastomerici in forma di nastro o circolare. In alternativa, le guarnizioni possono essere trattenute tramite scanalature lavorate nell'applicazione.

Dispositivi di controllo
Alcune applicazioni richiedono un funzionamento controllato o ciclico. Le soluzioni di controllo possono includere quadri di controllo, valvole, regolatori, indicatori, allarmi e compressori. Seal Master può fornire dispositivi di controllo quando necessario; tali dispositivi sono utilizzati, ad esempio, per azionare guarnizioni su veicoli di soccorso o altri sistemi di processo critici.

Considerazioni ambientali dell'applicazione
Le condizioni ambientali guidano la selezione dei composti elastomerici e dei rinforzi tessili. I parametri da registrare includono l'intervallo di temperature, l'esposizione a prodotti chimici, l'abrasione, l'esposizione ai raggi UV, l'ozono e altre sollecitazioni meccaniche. La selezione dei materiali viene effettuata in collaborazione tra il cliente e gli ingegneri Seal Master in base alle esigenze dell'applicazione.

Costruzione e materiali
Le guarnizioni gonfiabili Seal Master sono costruite su misura, rinforzate con tessuto e completamente stampate, non semplici estrusioni. Vengono utilizzate più combinazioni di elastomeri e tessuti di rinforzo per affrontare sfide geometriche e ambientali. Di seguito sono elencati gli elastomeri e i tessuti tipici.

Elastomeri tipici utilizzati

• Butile
• Cloroprene
• Epicloroidrina
• Etilene‑Propilene
• Idrocarburo fluorurato (Viton®)
• Gomma naturale
• Nitrile (Buna N)
• Poliuretano
• Silicone
• Stirene‑butadiene (Buna S)

Tessuti di rinforzo tipici

• Dacron
• Kevlar®
• Nomex®
• Nylon

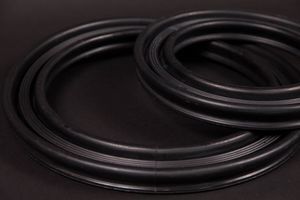

Guarnizioni gonfiabili personalizzate
Seal Master produce guarnizioni gonfiabili progettate su misura; migliaia di profili unici sono stati sviluppati per soddisfare esigenze varie. Il profilo specifico, i materiali e il metodo di ritenzione sono determinati dai requisiti di prestazione dell'applicazione.

Caratteristiche / Specifiche tecniche

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
