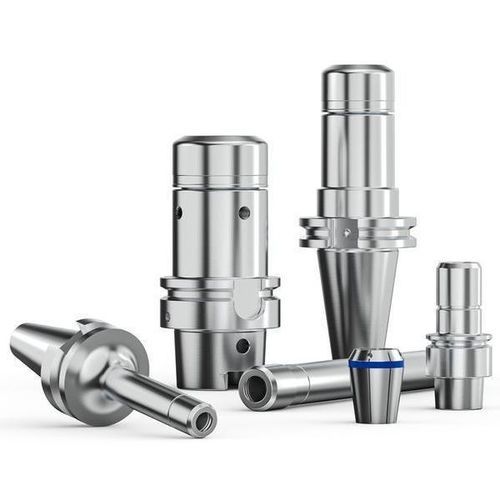

Portapinze CAT ER HP

BT 50CAPTOBT 30

Panoramica
Progettata per la fresatura ad alta velocità, la pinza ER HP migliora l'affidabilità di lavorazione grazie a un ridotto gioco radiale, risultati costanti, maggiore durata utensile e cicli più rapidi. Riduce i tempi di fermo e i costi dell'utensileria garantendo migliori finiture superficiali e tolleranze ristrette.

Fresatura ad alta velocità con design finemente bilanciato
La pinza ER HP presenta un design simmetrico e finemente bilanciato, ideale per fresatura ad alta velocità e lavorazioni 5 assi. Questo design aumenta le prestazioni, riduce le vibrazioni e assicura stabilità ad alti regimi, producendo finiture più omogenee e prolungando la vita utensile.

Massima forza di serraggio e struttura rigida
Elevate forze di serraggio combinate a un corpo rigido mantengono gli utensili saldamente in sede durante lavorazioni gravose, prevenendo lo slittamento e garantendo risultati ripetibili e sicurezza di processo.

Implementazione semplice e sicurezza
I portapinze ER HP sono un'alternativa a tecnologie come Shrinkfit o Power Milling Chucks ma richiedono solo una semplice chiave a rulli per l'uso. Il sistema è rapido, sicuro e facile da utilizzare, semplificando i cambi utensile senza punti caldi o set-up complessi.

Un portautensili versatile e adattabile
Il sistema ER HP offre flessibilità: un portautensili con un set di pinze copre una vasta gamma di serraggio. Le opzioni includono pinze sigillate, fori per liquido refrigerante e bilanciamento fine per adattare la configurazione a specifiche applicazioni e ridurre la necessità di più portautensili.

Un investimento duraturo
I portautensili sono fabbricati in acciaio 100% riciclabile all'interno della EEC e imballati in scatole completamente riciclate, offrendo una soluzione sostenibile e durevole.

Campo d'impiego
La ER HP performa bene su diversi materiali ed è adatta sia per fresatura leggera su macchine 4-5 assi sia per sgrossatura, grazie al basso gioco radiale, al bilanciamento fine, all'elevata forza di presa e al corpo rigido.

Caratteristiche / specifiche tecniche

• Capacità: ER08: Ø1-5 mm; ER11R: Ø1-7 mm; ER16R/ER16: Ø1-10 mm; ER20: Ø1-13 mm; ER25: Ø1-16 mm; ER32: Ø2-20 mm.
• Interfacce mandrino: SA40/50; DIN69871AD; BT30/40/50/30TF/40TF/50TF; HSK-A32/A40/A50/A63/A100/E25/E32/E50; Seco-Capto C3/C4/C5/C6/C8; CAT-V40/50/V40 TF/50TF; gambe diritte Ø10/12/16/20.
• Serraggio: Teste con cuscinetti a rulli azionate tramite impugnature o chiavi dinamometriche.
• Gioco radiale: 3 µm a 3xD (5 µm per ER08 e gambe diritte; 8 µm per Graflex).
• Bilanciamento: G2,5-25.000 rpm o ≤ 1 g.mm (Capto G6,3-20.000 rpm; Graflex pre-bilanciato).
• RPM max consigliati: ER08: 60.000 rpm; ER11R: 60.000 rpm; ER16R: 60.000 rpm; ER16: 42.000 rpm; ER20: 30.000 rpm; ER25: 30.000 rpm; ER32: 25.000 rpm.
• Regolazione fine del bilanciamento degli assiemi: Alcuni portapinze HSK ER HP includono 4 fori filettati per consentire la regolazione fine su una macchina di equilibratura adeguata.
