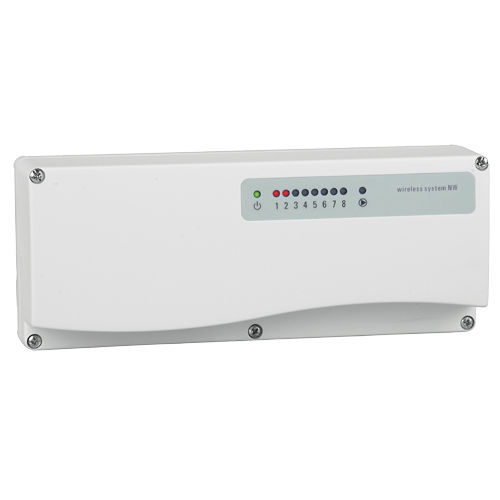

Modulo relè di attivazione DLP841M

per attuatore

Modulo a 8 relé +uscita pompa 230V Modulo a 8 relé +uscita pompa 230V pensato per il controllo di attuatori elettrotermici o di altro tipo in sistemi di riscaldamento/raffreddamento via radio per ambienti domestici o uffici. Dispone di 8 canali indipendenti ciascuno dei quali puo’ essere associato ad un termostato o cronotermostato via radio. Il modulo dispone inoltre di un relè ausiliario per il controllo della pompa di circolazione o della caldaia. Ogni termostato trasmette via radio periodicamente un comando contenente la temperatura e setpoint rilevati nella stanza. I comandi via radio sono ricevuti dall’antenna attiva DAP F84 la quale invia l’informazione via filo al modulo DLP 841 M il quale provvede ad effettuare la regolazione e ad attivare o disattivare il relè di uscita per l’attuatore associato al termostato. Il modulo è dotato di ingresso Estate/Inverno e di standby globale. Gli attuatori in uscita sono alimentati a 230V~, in alternativa possono essere alimentati con una tensione ausiliaria (24V~). Il modulo è in grado di pilotare sia attuatori normalmente chiusi che normalmente aperti. Fino a 10 moduli DLP 841 M possono essere connessi in cascata per formare un sistema multicanale connesso ad un’unica antenna. CARATTERISTICHE TECNICHE Alimentazione 230V~ -15%+10% 50Hz Potenza assorbita 4W Portata relè 8x3A @ 250V~ cosfi=1 Corrente massima totale 8A Portata rele’ pompa 3A @ 250V~ cosfi=1 SPST Grado di protezione IP30 Dimensioni A100 L245 P60mm Classe Reg.2013/811/CE IV = 2,0%
